ユニバーサルライン機器一覧表

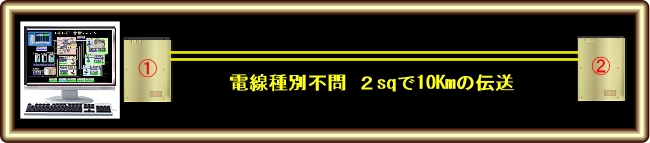

ユニバーサルラインは下記の機器一覧表のを1台とを1台、1対の線で結ぶだけで10Kmの長距離伝送が可能になります。

電線種別不問。2sqで10㎞の伝送が可能になります

あとは必要に応じて必要な点数のサブユニットを必要な箇所に設置するだけです。組み込みの場合は伝送基板の組合せで同様なことが可能になります。

汎用伝送ユニット

メインユニット (伝送親局)
区分 概要 型番 販売価格 機能・内容 備考
メインユニット
(伝送I/O無し)
親局単体 PU01 58,000円 入出力なし基本型  使い方A
親局+RS232C_I/F付 PUC01 97,000円 パソコン、シーケンサとの接続 使い方C
親局Ⅱ(RS232C_I/F内蔵) PUXⅡ 48,000円 機能限定したPUC01に相当 使い方A
使い方C
親局Ⅲ(LANポート内蔵) PUXⅢ 59,000円 LAN経由でユニバーサルラインを構築 使い方D
入力付
メインユニット
親局+8点接点入力 PU8IN(N) 77,000円 入力 V- L-コモン ループ電流約2mA
親局+16点接点入力 PU16IN(N) 99,000円 入力 V- L-コモン ループ電流約2mA
親局+24点接点入力 PU24IN(N) 121,000円 入力 V- L-コモン ループ電流約2mA
親局+32点接点入力 PU32IN(N) 143,000円 入力 V- L-コモン ループ電流約2mA
親局+40点接点入力 PU40IN(N) 165,000円 入力 V- L-コモン ループ電流約2mA
リレー出力付
メインユニット
親局+8点リレー出力 PU8RY(N) 82,000円 リレー接点定格 50V1A
親局+16点リレー出力 PU16RY(N) 107,000円 リレー接点定格 50V1A
親局+24点リレー出力 PU24RY(N) 132,000円 リレー接点定格 50V1A
親局+32点リレー出力 PU32RY(N) 157,000円 リレー接点定格 50V1A
親局+40点リレー出力 PU40RY(N) 182,000円 リレー接点定格 50V1A
トランジスタ出力付
メインユニット
親局+16点トランジスタ出力 PU16T(N) 78,000円 出力オープンコレクタ 24V100mA
親局+32点トランジスタ出力 PU32T(N) 103,000円 出力オープンコレクタ 24V100mA
親局+48点トランジスタ出力 PU48T(N) 128,000円 出力オープンコレクタ 24V100mA
親局+64点トランジスタ出力 PU64T(N) 153,000円 出力オープンコレクタ 24V100mA
親局+80点トランジスタ出力 PU80T(N) 178,000円 出力オープンコレクタ 24V100mA
入出力付
メインユニット
親局+入出力 BU-*-*-*(N) 8点単位で入出力を増設できます
監視盤主局 親局+24CH監視盤(リアル表示) MW24-M 280,000円 状態表示・警報保持なし 使い方B
親局+24CH監視盤(保持表示) MW24-MH 340,000円 各表示・警報保持あり・一括監視 使い方B
親局+24CH監視盤(個別保持) MW24-MHS 380,000円 各表示・警報保持あり・個別監視入り切り 使い方B
親局+40CH監視盤(リアル表示) MW40-M 360,000円 状態表示・警報保持なし 使い方B
親局+40CH監視盤(保持表示) MW40-MH 440,000円 各表示・警報保持あり・一括監視 使い方B
親局+40CH監視盤(個別保持) MW40-MHS 480,000円 各表示・警報保持あり・個別監視入り切り 使い方B
入力基板付 MW40-**-40I は80.000円アップ MW24-**-24I は 48.000円アップ
※RoHS指令対応商品は別途ご用意しております。詳しくはお問合せ下さい。
サブユニット(伝送子局)
2線式伝送サブユニット(伝送ラインの電源でユニットを駆動)
区分 概要 型番 販売価格 機能・内容 備考
接点入力ユニット 1点汎用入力 AD1 11,000円 1点汎用入力 使い方E
4点汎用入力 AD1-4 23,000円 4点入力 使い方F
1点高速入力 AD6A/AD6B 13,000円 ONあるいはOFFの約0.1秒幅認識可能 使い方K
トランジスタ出力 1点オープンコレクタ AD2 12,000円 出力 30V 0.1A 使い方H
アナログ入力ユニット 1点アナログ/温度 AD1AD 14,000円 10BitA/D変換  温度,0-5V,4-20mA 使い方M
個別機能ユニット パルス積算 AD3 13,000円 30P/S 1点パルス信号入力 使い方P
時間積算 AD4 13,000円 1点時間積算入力 使い方Q
伝送ラインチェック AD12 13,000円 伝送ラインチェック用 使い方L
4線式伝送サブユニット(伝送ライン2芯+電源2芯)
区分 概要 型番 販売価格 機能・内容 備考
接点入力ユニット 4点高速入力 SU4IN-H 22,000円 入力 電源-、L-コモン  ループ電流約2mA 使い方G
8点接点入力 SU8IN(N) 23,000円 入力 電源-、L-コモン  ループ電流約2mA 使い方G
8点接点入力(16ビット照合版) SU8IN-W 27,600円 SU8RY-Wと対で使用します。
16点接点入力 SU16IN(N) 43,000円 入力 電源-、L-コモン  ループ電流約2mA 使い方G
16点接点入力(16ビット照合版) SU16IN-W 51,600円 SU16RY-Wと対で使用します。
24点接点入力 SU24IN(N) 82,000円 入力 電源-、L-コモン  ループ電流約2mA
32点接点入力 SU32IN(N) 104,000円 入力 電源-、L-コモン  ループ電流約2mA
40点接点入力 SU40IN(N) 126,000円 入力 電源-、L-コモン  ループ電流約2mA
接点出力ユニット 8点リレー出力 SU8RY(N) 28,000円 リレー接点定格 50V1A 使い方I
8点接点出力(16ビット照合版) SU8RY-W 33,600円 SU8IN-Wと対で使用します。
16点リレー出力 SU16RY(N) 50,000円 リレー接点定格 50V1A 使い方I
16点接点出力(16ビット照合版) SU16RY-W 60,000円 SU16IN-Wと対で使用します。
24点リレー出力 SU24RY(N) 93,000円 リレー接点定格 50V1A
32点リレー出力 SU32RY(N) 118,000円 リレー接点定格 50V1A
40点リレー出力 SU40RY(N) 143,000円 リレー接点定格 50V1A
トランジスタ出力ユニット 8点トランジスタ出力 SU8TR(N) 24,000円 出力オープンコレクタ 24V100mA
16点トランジスタ出力 SU16T(N) 45,000円 出力オープンコレクタ 24V100mA
32点トランジスタ出力 SU32T(N) 69,000円 出力オープンコレクタ 24V100mA
48点トランジスタ出力 SU48T(N) 94,000円 出力オープンコレクタ 24V100mA
64点トランジスタ出力 SU64T(N) 119,000円 出力オープンコレクタ 24V100mA
80点トランジスタ出力 SU80T(N) 144,000円 出力オープンコレクタ 24V100mA
入出力ユニット 8点入力8点出力 SU8IN8RY(N) 43,000円 8入力+8リレー出力
8点入力8点出(16ビット照合版) SU8IN8RY-W 51,600円 SU8IN8RY-Wと対で使用します。8点入力8点出力双方向
監視盤子局 増設型24CH監視盤(リアル表示) MW-24 240,000円 状態表示・警報保持なし 使い方B
増設型24CH監視盤(保持表示) MW-24H 300,000円 各表示・警報保持あり・一括監視 使い方B
増設型24CH監視盤(個別保持) MW-24HS 340,000円 各表示・警報保持あり・個別監視 使い方B
増設型40CH監視盤(リアル表示) MW-40 320,000円 状態表示・警報保持なし 使い方B
増設型40CH監視盤(保持表示) MW-40H 400,000円 各表示・警報保持あり・一括監視 使い方B
増設型40CH監視盤(個別保持) MW-40HS 440,000円 各表示・警報保持あり・個別監視 使い方B
入力基板付 MW40-**-40I は80.000円アップ MW24-**-24I は 48.000円アップ
※RoHS指令対応商品は別途ご用意しております。詳しくはお問合せ下さい。
アナログ入力ユニット 8点電圧入力 SU8AD-V 52,000円 12BitA/D変換 8点アナログ入力(0~5V) 使い方N
8点電流入力 SU8AD-A 52,000円 12BitA/D変換 8点アナログ入力(4~20mA) 使い方N
8点温度入力 SU8AD-T 52,000円 12BitA/D変換 8点温度入力(-40~80℃) 使い方N
アナログ出力ユニット 1点電圧出力 SU1DA-V 32,000円 1点アナログ出力(0~5V) 使い方O
1点電流出力 SU1DA-A 35,000円 1点アナログ出力(4~20mA) 使い方O

汎用伝送基板

伝送親局
区分 概要 型番 販売価格 機能・内容 備考
メイン基板 親局のみ ULP03 40,000円 入出力なし基本型 使い方A
親局Ⅱ(RS232C_I/F内蔵) ULPCΣⅡ 38,000円 機能限定したULP03+CIF03に相当 使い方A
使い方C
親局Ⅲ(LANポート内蔵) ULPCΣⅢ 48,000円 LAN経由でユニバーサルラインを構築 使い方D
I/F基板 RS232C変換 CIF03 40,000円 ULP03とバスライン接続して使用 使い方C
伝送子局
区分 概要 型番 販売価格 機能・内容 備考
入力基板 8接点入力基板 LAC-8IN 18,000円 8点フォトカプラ入力 使い方G
8点接点入力 (16ビット照合版) LAC8INーW 21,600円 LAC8RY-Wと対で使用します。
4接点高速入力基板 LAC4IN-H 17,000円 4点フォトカプラ入力 使い方G
アナログ入力 電圧 UL8AD-V 45,000円 8点アナログ入力(0~5V) 使い方N
アナログ入力 電流 UL8AD-A 45,000円 8点アナログ入力(4~20mA) 使い方N
アナログ入力 温度 UL8AD-T 45,000円 8点温度入力(-40~80℃) 使い方N
出力基板 8点トランジスタ出力 LAC-8TR 19,000円 8点オープンコレクタタイプ 使い方I
8点リレー出力 LAC-8RY 22,000円 8点リレー出力伝送基板 使い方I
8点接点出力(16ビット照合版) LAC8RYーW 26,400円 LAC8IN-Wと対で使用します。
アナログV出力 UL1DA-V 29,000円 1点アナログ出力(0~5V) 使い方O
アナログAV出力 UL1DA-A 32,000円 1点アナログ出力(4~20mA) 使い方O

超長距離用ユニット

区分 概要 型番 販売価格 機能・内容 備考
メインユニット 親局単体 PU01-EX 87,000円 超長距離の伝送親局 参考
親局+RS232C_I/F付 PUC01-EX 145,500円 超長距離の伝送親局+パソコン用RS232C I/F付
親局+8点接点入力 PU8IN-EX 115,500円 超長距離の伝送親局+8点接点入力
親局+8点リレー出力 PU8RY-EX 123,000円 超長距離の伝送親局+8点接点出力
サブユニット 8点接点入力 SU8IN-EX 34,500円 超長距離用  ループ電流約2mA
8点接点出力 SU8RY-EX 42,000円 超長距離用 リレー接点定格 50V1A
8点アナログ入力 SU8AD-EX 78,000円 超長距離用 12BitA/D変換 8点アナログ入力
納期はお問い合わせください。

無線LAN対応インターフェース

区分 概要 型番 販売価格 機能・内容 備考
ローコストパソコンI/Fユニット
・8点接点入力+2点Tr(トランジスタ)出力
・4点アナログ入力+4点接点入力+2点Tr出力
RS232C_I/F付 PUX0(ゼロ) 29,000円 専用ソフトによりローコストなパソコン
監視制御計測システムができあがります。
(ユニバーサルラインは使用しませんが増設することは可能です。)
使い方T
LANポート付 PUXⅠ(ワン) 39,000円 使い方U

オプション品

通信ケーブル 表示装置 電源等
概要 型番 販売価格 機能・内容
RS232Cケーブル RS232C-1 5,000円 標準1回線用256点以下(Dsub9p)
回線増設用RS232Cケーブル RS232C-2 7,000円 増設2回線用256点以上(Dsub9p)
ACアダプタ DC12V1A AC100-12V 3,400円 出力電流:1A
ACアダプタ DC24V0.5A AC100-24V 3,400円 出力電流:0.5A
ACアダプタ DC24V1A AC100-24V-1 4,500円 出力電流:1A
256点LEDラインモニタ LED256-MON 19,000円 伝送ラインの256接点のON/OFFの状態が
どこからでも分かります
