ロングロガー LL3650 (365日×10年間)

(監視機能も付いた記録装置です。)

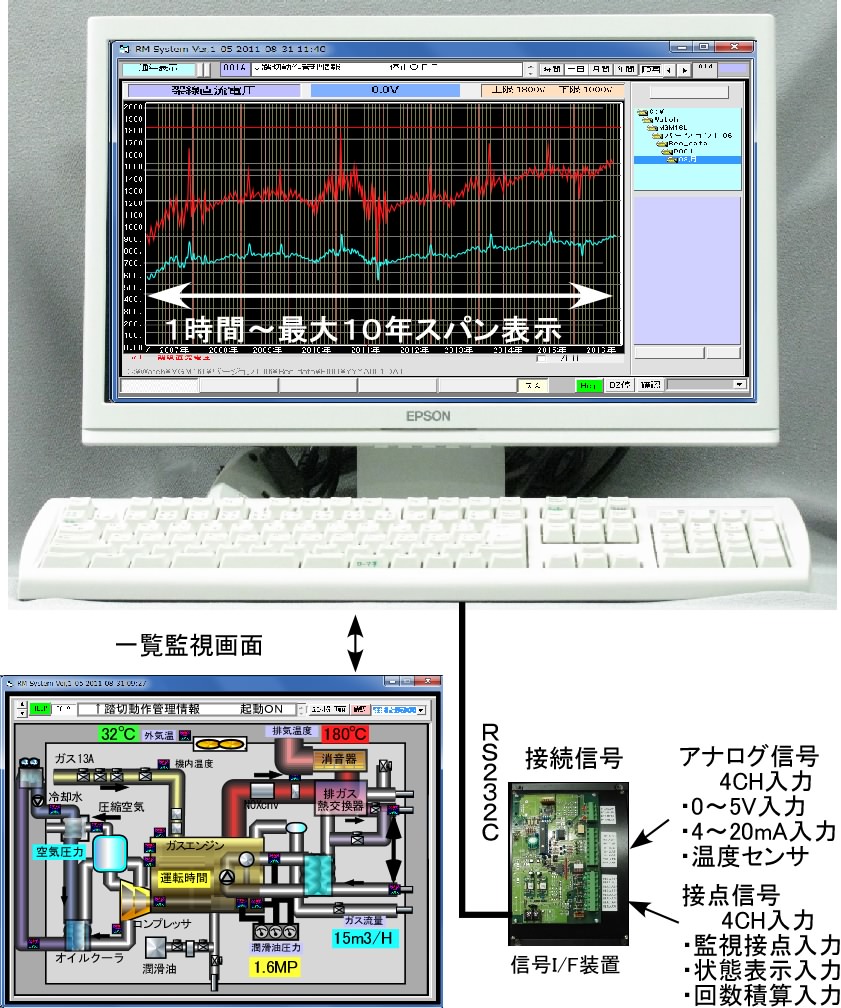

接点信号やアナログ信号を直接接続して長期の連続記録とグラフ表示と警報設定監視のできるオールインワンのシンプルな8CHのロガーです


数年スパンでの長期連続ロギング(Max10年間)と瞬時に多くの情報を提示してくれる連続グラフ等は地球温暖化傾向の影響や季節要因の変化あるいは経年劣化、 メンテナンス時期等の情報 が画面に提示され、数字のみではわからない全体把握できる傾向が目に見えて分ります。

  ロギング可能な信号

   ●接点信号、●アナログ信号、●積算信号 の8Hまでの組合せ
       ・接点のみ-8点 ・接点4点+0~5V4点
       ・接点4点+4~20mA4点 ・接点4点+温度4点
       ・積算4点+(温度/0~5V/4-20mA)

データはパソコン処理のしやすい CSV形式で最大10年間の保存と リアルタイムな グラフ表示ができ るものです。

原型は10年以上の実績のある弊 社のマルチグラフモニタとリモートモニターシステムの長期保存、グラフ表示機能等を強化し、最新の ハードと融合させたスリムなシス テムです。

アナログ信号は特別高圧、微弱信号、高周波、非接触検出等 の対応も可能ですのでお問い合わせ下さい。

長期のメンテナンス管理とデータ記録や
    装置のリアルタイムな監視に便利です!

徐々に進行する重要な変動や兆候が目に見えてわかります!
炉の耐火レンガの劣化、肉減監視

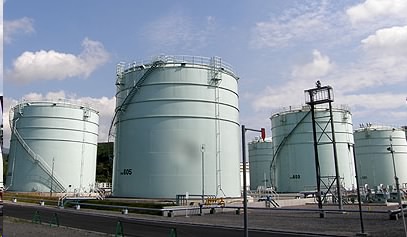

タンクのヒズミ、地盤沈下の管理
鉄骨、コンクリート構造物の劣化管理
鉄塔等の変形監視、金属披露の管理
騒音、振動の経年劣化の管理
電力受給の変動、絶縁劣化管理

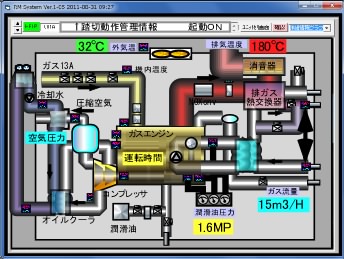

全信号一覧画面

8CHの信号の一覧状態
表示と現在計測値の監
視画面です。
この画面から各信号の
詳細情報グラフ画面に
移行できます。

背景は現場にあわせた写真
や図面が登録でき、信号配
置も自由に位置、寸法変更
できます。

アナログ信号の数値の背景
の色は管理値に対 する状態
を表し ています。

赤-上限超過
黄-上限接近
緑-正常範囲
水-下限接近
青-下限超過

接点信号の名称の背景の
色はその信号の状態を表
しています。

水-信号OFF
黄-信号ON
赤-監視発報

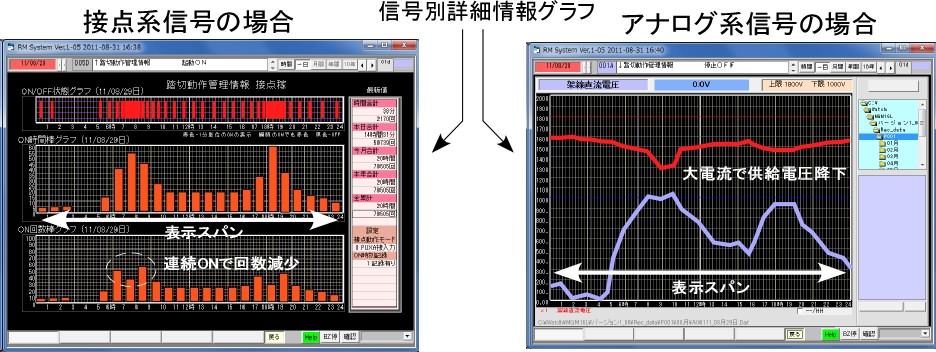

●上段グラフ (ON/OFFバーグラフ)
       選択した踏切情報の時間軸での遮断の
      状態  表示時間スパン 1時間、1日
●中段グラフ (ON時間グラフ)
   踏切の1時間(1日)ごとの遮断時間
     表示時間スパン 1日、1月、1年、10年
 ●下段グラフ (ON回数グラフ)
   踏切の1時間(1日)ごとの遮断回数
      表示時間スパン 1日、1月、1年、10年
●赤色グラフ
    選択した信号の推移で1分プロットの折線グラフです。
表示時間スパン 1時間、1日、1月、1年、10年
●紫色グラフ
    同時に比較させたい信号も選択できて時間軸を合わ
せた相関関係がよくわかります。
 ●最高最低グラフ (毎秒サンプリング)
1分プロットの隙間の最大値、最低値により株価
グラフのような表示も⑥の切替で可能です。
このようなグラフが1時間、1日ごとに10年間記録できて過去のグラフも瞬時に呼出しが可能です。
※過去に10年スパングラフでガスエンジン圧縮器の数年スパンの劣化傾向を見つけました。

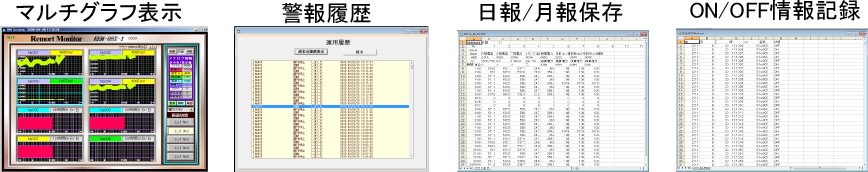

豊富な表示と記録情報

管理している8CHの信号の
一覧ミニグラフ表示です。
監視モードの操作や警報
発報の状態を記録します。
1時間や1、10、15,20,30分の
指定分ごとのデータ保存
1時間や1、10、15,20,30分の
指定分ごとのデータ保存

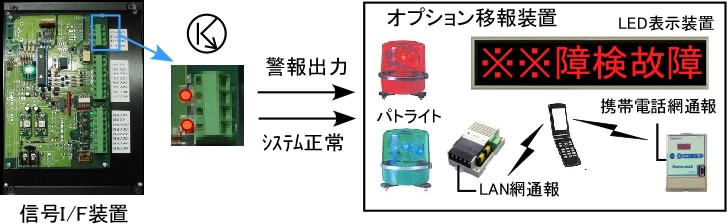

警報出力
信号I/F装置は計測監視内容の異常とシステムが正常動作中の2種類の外 部出力を持っているので長期間の計測監視を確実に行うことができます。

警報出力(警報発報時にON) 監視設定にした接点信号の動作やアナログ信号の 上限や下限超過で出力します。

システム正常(正常時に常時ON) CPUダウン、ケーブル断線、電源OFF、入力IF装置 故障、システム異常でOFFになります。

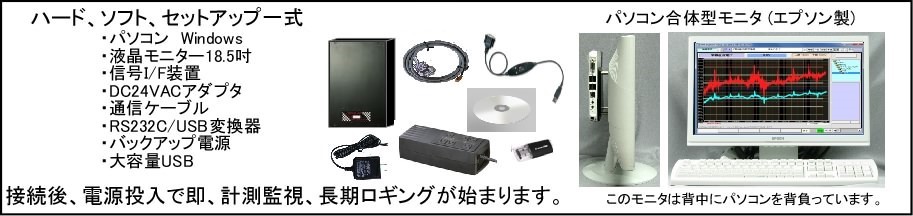

ラインナップ

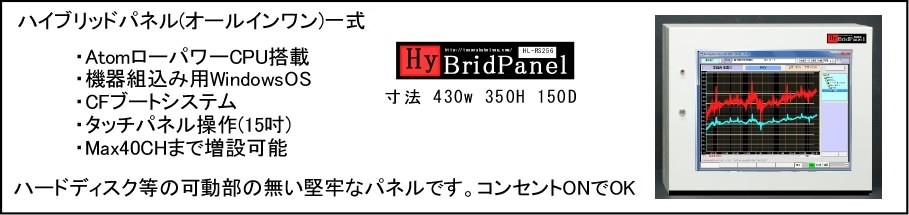

① 専用CPUタイプ(据え置き、壁掛け兼用)     ハイブリッドパネル(受注生産品)

② 汎用パソコンタイプ


パソコンはメーカー最新の現行品をセットアップいたしますので時期によっては一部異なる部分もありますが機能は同等以上になります。

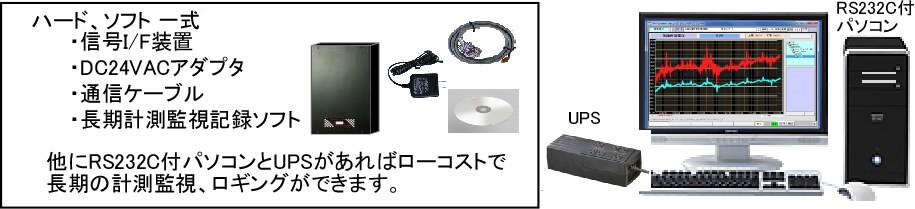

③ パソコン無しのセット

価格は直接納入の価格です。①、②の複数購入の場合については必要に応じて初回現地起ち上げをいたします(交通費別途)。  ③は付属のイン
ス トー ル ディスク ですぐにセットアップ可能ですが必要に応じて現地起ち上げのお見積りもいたしますので専用に使えるパソコンをご用意下さい。

システムは40CHまでの拡張が可能です。またラインナップには省配線でできる長距離多重伝送ユニバーサルラインを使用した多点の広域、長距離(Max50Km)のデータを長期計測監視、ロギングのできるものもありますのでお問い合わせ下さい。 (Max999CH)
