豊中計装では約20年前から省配線システムとしてユニバーサルラインの機器を開発販売しています。時分割の多重伝送ユニバーサルラインは省配線・省施工・省スペースのコンセプトが市場に受け入れられ、実績を徐々に伸ばしています。省配線、多重伝送の用途は多くあり多点の信号監視、広域のアナログ計測、長距離の信号伝送など、ノイズの発生が多い場所や過酷な電界環境でも確実に信号伝送を行うことができます。たとえば工場中のセンサー等による各部の動作チェック、異常監視など、あらゆる情報管理・制御の一元化をローコストに実現します。多くの現場での生産性の向上や省力化、省配線、ダウンサイジングのニーズに伴い、多重伝送システムに深い関心が寄せられています。多重伝送で省配線を実現するユニバーサルラインは、これらのニーズに応えるため各種の製品を用意しています。

トップページに戻る トップページに 戻る サイトマップ
〒561-0841 大阪府豊中市名神口3-7-13  TEL:06-6336-1690  FAX:06-6333-2451

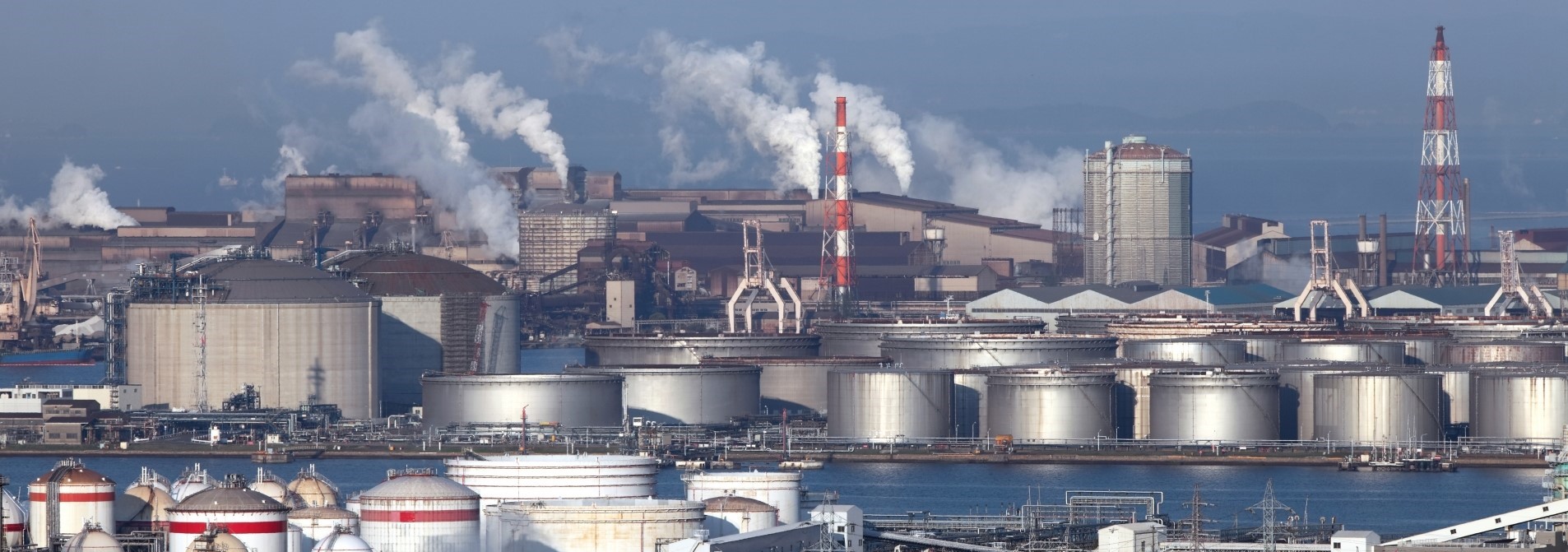

工場の見える化

      ユニバーサルライン省配線多重伝送)を使用した



工場の省配線システム

のコーナーへようこそ!



2本の省配線で工場内の機器の監視、計測等の省力化

一元管理ができます。
さらに
各種情報がそのまま各部署で共有できます。

工場内のデータが事務所の机で見えます

安価で多機能、大容量になった最近のパソコンと省配線多重伝送システムを組み合わ

せることで工場の一元管理のシステム構築がローコストで可能になります。


工場の機械、設備、生産ライン等の[運転]、[停止]、[故障]、

[予定完了]、[原料不足]、[故障発生]等の状態管理とリアル

タイムな工場中の[生産数]、[温度測定]、[機械振動]、[ライ

スピード]、[タンク残量]、[負荷電力]等の監視、管理、

計測記録が予備の配線等1対の省配線で可能になります。

★【グッズ】=インターネット情報です。ご参考まで。

基本的にブロードキャストな通信方法の採用によりこれら多くの信号情報は

省配線であるにもかかわらずどこからでも複数箇所で利用することが出来ます。

最近話題になる無線ネットワーク、ジグビー(ZigBee)などの方式と違って

混信再送等がありませんので確実に長距離多点のN:Nの伝送が可能になります。

 ★【グッズ】  24V1A電源@1000円★
★【グッズ】  ワイドな2画面パソコン★

広域な工場でもに各所に分散設置された多重伝送のユニット相互間を1対の電線で省配線で接続することができ、アナログ、接点、パルス入出力信号等を時分割多重伝送することのできるシステムです。 フィールドに配置されたたくさんのセンサーや端末の制御装置と中央の多重伝送機器とを省配線で結び、相互に各種の信号を時分割で多重伝送します。タイムシェアリングで信号を送るこの方式で、多数のケーブルで接続された場合と同じようなことが一本のケーブルを通して省配線行えるため、配線工事費は少なくてすみます。また多重伝送で信号を送ることにより設計費用の軽減や事後の増設変更に対しても幹線はそのままで省配線で可能になります。



省配線、多重伝送システム

 2本の省配線で多機能な監視、制御、計測データ収集等ができます

さらに

接点、アナログ、パルス

の各信号が混在して計測管理できます。



 省配線多重伝送ユニバーサルラインの応用例1

  ★【グッズ】安価な計測器

特 長
省配線多重伝送ユニバーサルラインは省配線で工事が可能なため省施工・省スペース化の可能になります。また時分割多重伝送で信号を伝送するため多点の監視、制御、計測が可能になります。さらにノイズに強く長距離の伝送でも減衰しない信号巾で通信をしているため10Km以上の省配線多重伝送ができます。このため伝送距離が長ければ長いほど省配線の効果ががります。またこの省配線多重伝送ユニバーサルラインは配線方法の制限が一切無いため配線レイアウトが自由にできます。

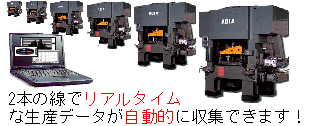

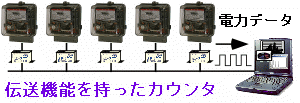

伝送カウンタシステム

 2本の省配線で250箇所の電力や生産データがリアルに収集できます



◆プレス生産管理システム
◆ユーティリティー管理システム

 省配線多重伝送ユニバーサルラインの応用例2

          省配線で多くの情報を個別積算します。

★【グッズ】 デジタルテスタ@1100円★

★【いにしえ情報】 PC9801資料館 ★

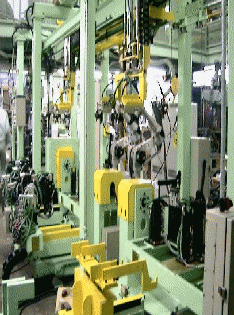

工場管理システム

 2本の省配線で広い工場中の設備管理、監視、生産管理等のデータ収集と配信ができます



◆コンプレッサ圧力-流量計測システム
◆構内PHSよるデータ収集システム


 省配線多重伝送ユニバーサルラインの応用例3

         省配線で工場中のデータが一元管理できます。

★【グッズ】_200MHzデジタルオシロ  89800円★
★【グッズ】 _   ローコスト マルチパワーメータ★





電力管理、サブ変電所管理システム

 2本の省配線で受電設備のTR、NFBごとの電圧、電力、漏洩電流の計測、データ収集等ができます



◆ブレーカ別の電力測定
◆多点漏電監視システム

 省配線多重伝送ユニバーサルラインの応用例4

        省配線で多点の各種電力管理が可能になります。

★【電線情報】 産業用電線★

★【計測器情報】 計測器商品検索 ★


温度計測、湿度管理システム

 2本の省配線で多点の温度、湿度の計測、監視、記録ができます。500箇所の温度計測例もあります。



◆冷凍コンテナ温度管理システム
◆多点K型熱伝対温度計測システム
◆多点サーミスター温度計測システム

省配線多重伝送ユニバーサルラインの応用例5

        省配線で多点の温度と湿度の計測が可能になります。

★【グッズ】  遠隔地のパソコン電源の入り切り★
★【グッズ】 いと電話通話プログラム @1000円★





遠隔監視制御  遠隔計測管理システム

 多重伝送とモデム、PHS等の組合せで各種の遠隔管理システムがあります





◆遠隔ポンプ電流測定システム

 省配線多重伝送ユニバーサルラインの応用例6



★【グッズ】 LAN対応接点入出力装置★
★【グッズ】 ローコスト高性能 避雷器★



 無線と省配線多重伝送との組み合わせ

無線データ伝送、無線LAN、 LAN,との融合した伝送システム

 多重伝送と無線、LANとの融合で更なる省配線化でデータ収集ができます

 Cable & WireLess

◆無線による多点アナロク計測システム

 省配線多重伝送ユニバーサルラインの応用例7

無線と省配線多重伝送との組み合わせの、Cable & Wireless は無線LAN等の発展で周辺
チップのローコスト化が進みこれからの省配線センサーネットワークの本命になります


★【グッズ】 非接触で40m計測   レーザー距離計★
★【グッズ】 大型電波時計 ★



その他 パソコンと組合せた監視、制御、管理システム

 ローコストで広域多点の監視と管理が実現します



◆河川水位通報システム(インターネット利用)
◆在席、動向管理システム

 省配線多重伝送ユニバーサルラインの応用例8

        省配線でパソコンに各種のデータ収集管理が可能になります。

★【グッズ】 電気火災をにおいで未然に防ぐ★
★【グッズ】      火災用サイレン付メガホン★
★【グッズ】      音声録音装置 3,150円★





特殊センサー、ユニット



◆ローコスト 熱伝対アンプ(近日発売)
◆4-20の電流パルスを通常パルスにする基板
◆パソコンシステム監視装置
