デマンド制御で電気代節減をローコストな価格で可能にします!


多くのデマンドコントロールができるデマンド制御装置(デマンドコントローラ)を使用した

省配線デマンド制御システムのご案内

デマンドコントロール(電力デマンド制御)のシステムについて
電力会社は、需要家のピーク時に合わせて送電施設の設備投資を行うために最大負荷デマンドによって基本料金を決定します。 電力の場合は30分単位での電力使用量を抑えて平均的に電力を使用(デマンドコントロール)することにより基本料金を抑えることが出来ます。この電気代削減につなげるデマンドコントローラーは既存の施設に設置する場合が多いので簡単に設置できることが重要です。ご紹介するシステムはローコストな価格のデマンドコントローラーと多重伝送の組合せによるものですので簡単な配線で省エネシステムの構築が可能になり、電気代の削減に大きく寄与するものです。一般にデマンドコントロールはデマンド制御装置(デマンドコントローラ)の制御接点をそのまま負荷制御に用していますがこのように伝送と組み合わせることでエリア内の多くの機器の詳細な個別のデマンド制御を行うことが簡単にできます。

なお電力デマンド制御に使うデマンドコントローラーどこのメーカーのものでも使用できます。


電力デマンドの負荷ピークを抑えて電気消費量、電気代節減に!

(ピークさえ分散すればトータルで同一電力消費量でも供給に余裕が生まれます)

デマンドコントローラー省配線の伝送

広域多点のスムースなデマンド制御が可能になります!


デマンドコントローラー(デマンド制御装置) ※1
タケモトデンキ(㈱)
三菱電機(㈱)
富士電機(㈱)
スーパーデマンドコントローラⅡ
CSA-92A
デマコン(DEMACON)
DM-100CPS
デマンドコントローラ
FM78P
デマンドコントローラー
三菱デマンドコントロール
富士電機デマンド監視制御装置
制御出力3点
制御出力8点
制御出力5点

(㈱)東芝
大崎電気工業(株)
(㈱)キューキ
デマンド監視装置
Power demand monitoring equipment
デマンドシステムコントローラ
スーパーマックスFVP
デマンドコントロール装置
SM-12

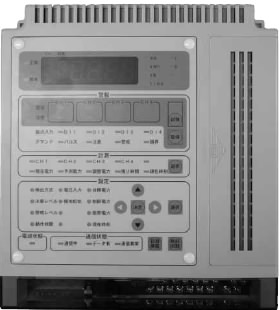

東芝 デマンドコントローラー
大崎デマンドコントローラー
デマンドコントローラー
制御出力3点
制御出力4点
制御出力3点


上記のどのデマコンでもユニバーサルラインと組合わせて広域多点のデマンド制御で電気代節減が可能です。
これらデマンドコントローラーの
各デマンド段階の制御の接点を多重化し、その情報を1対の線のみで配信して
負荷の重要度ごとに伝送アドレスで分けて細かい多点の制御を長距離(10Km)広域で行うことができます。

制御接点の出ているデマンドコントローラ、デマンド制御装置であればどこのメーカーのデマコン等でも使用
できます。弊社からデマコン一式の納入も可能ですがCSA-92A以外は、お取り扱いが間接的になり、少し時間がかかりま
す。すでにデマンドコントローラーがある場合は伝送装置のみでも納入いたします。


必要に応じてデマンド制御をしながらパソコンで詳細なモニタ
ーや長
期間の記録、デマンドグラフの表示することも可能です

2011年07月現在、電力不足、部品不足、省エネ機運の高まり等でデマンドコントローラー(デマコン)が品薄の
状態ですがデマンド監視、デマンド制御は数点のI/Oを持った小さなシーケンサーで代用することができます。
(別途 即納でローコストな価格の高機能なPCデマンド監視システムも用意しています。)

シーケンサーでプログラムを組む場合は1分ごとに電力パルス(入力接点のON)を数えて、1パルス当たりの電力を
掛け、その時点(30分基準)の電気使用量①を計り、その時点での前回との電力差分(増分)で勾配を求め、30分ま
での残り時間ぶんを締切りまでの増加分②とすると、(①+②)×2が30分締切り時間のデマンド予測電力とな
ります。あとは予測電力と目標電力の90%、80%等と比較しながら出力をON/OFFするだけで事前に予測しながら
のデマンド制御ができます。
あるいは[PCデマンド監視システム]で採用している方法で0分から30分の現場負荷に応じた負荷予定ラインを設
定して毎分ごとにその時点の使用電力が負荷予定ラインを超過しているかどうかのチェックをしながら制御する
方法もあります。これで出力点数に応じた自由な制御のできるデマコンが完成です。基準時間を60分にすればガ
スの デマンド監視等にも使用できます。





デマンド管理はどのタイプからでも、
単独でも組合わせてでもシステム構築可能です。


まず電気の見える化で電力需要ををデマンドメーターで現状把握

デマンド電力のピークをデマンド監視装置によりカットして契約電力の見直し

パソコンでのリアルタイムで詳細なデマンド計測をしてデマンド監視とデマンド管理

電力節減ができる
契約電力の見直し
パソコンの電力監視装置

現在のページ


多重伝送による詳細な多点のデマンド電力の制御で契約電力の更なる低減
電力の見える化でコストダウンに寄与するブレーカー別電力の詳細な電力計測

パソコン、シーケンサで個別のスリムなデマンド管理のシステムを組む場合

デマンド制御タケモト
三菱デマンド制御
冨士電機デマンド制御
デマンド制御キューキ


お勧め

電気、ガス、空気、等の総合的な省エネルギー管理をする場合

受変電管理、漏電監視やデマンド監視も含めた電力の総合的な監視への拡張

PCデマンド監視装置:ローコストでデマンド監視ができる多機能な装置です。

デマンド制御画面
デマンド制御グラフ
一覧デマンド制御





1対の線で多点の管理ができる省配線工事のシステム



デマンドコントロール

どのタイプの組み合わせも可能で、また後日どのタイプでも追加拡張ができます


ユニバーサルラインの

「N対Nの通信がほぼ制限なく自由にできる」と言う特徴

汎用のデマンドコントローラー(デマンド制御装置)を組合わせ
たもので 省配線でデマンドの監視とデマンドのきめの細
かい制御
、電気代節減のできるデマンド制御装置です。

 ローコストデマンド管理のできる多点のデマンド制御です!
汎用のデマコンを使いシーケンサ、ソフト等不要で多点の省エネ制御ができます。

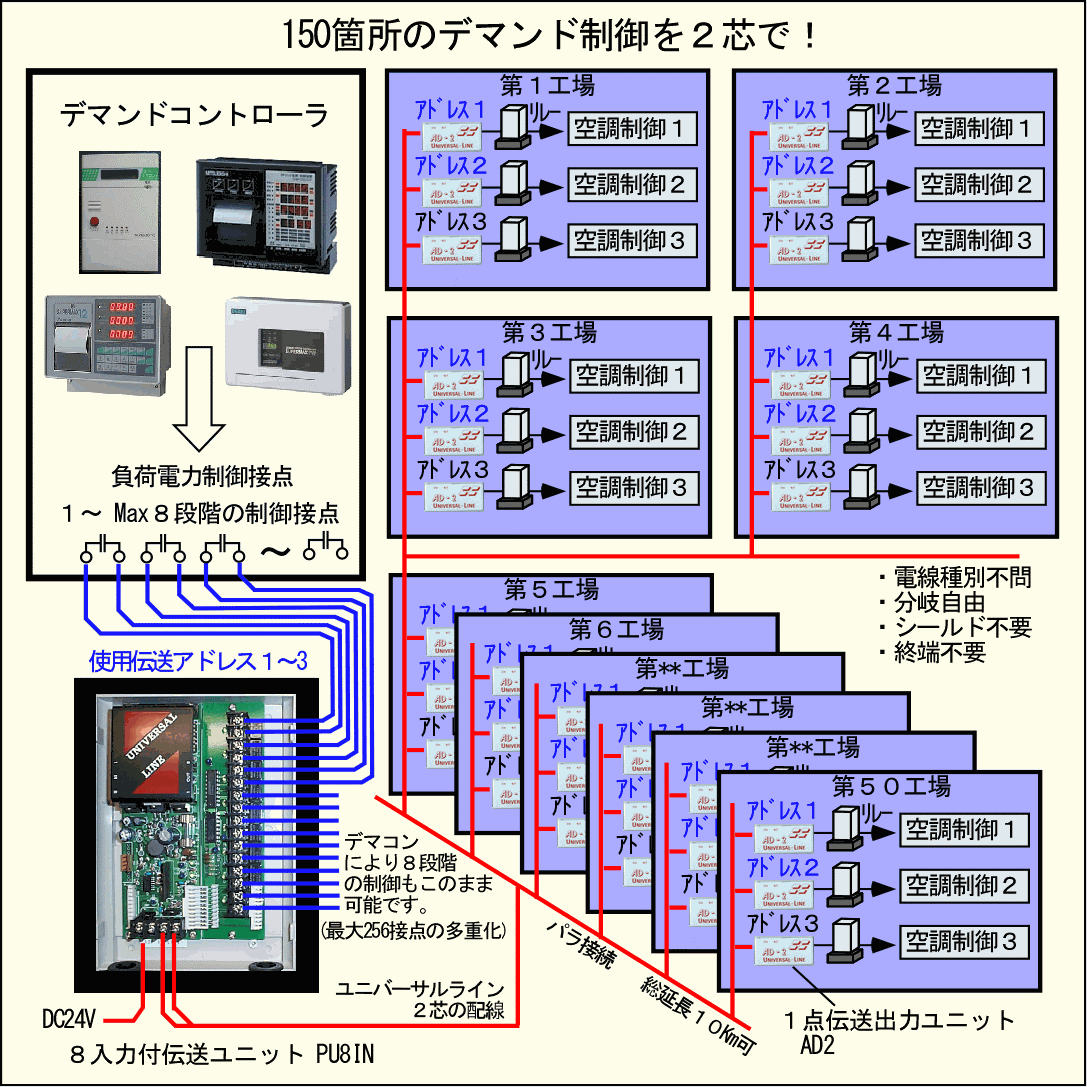

ユニバーサルラインの256点あるアドレス のうちの例えば3点をデマンド制御入力として各1 アドレスでそれぞれ50台の機器を制御して いる例です。     3×50=150台の機器制御
(デマコンメーカーごとに制御点数がことなりますが4段階、8段階でも制御出力のあるデマコンであればすべて使用でき電気代節減ができます。)

デマンド監視とデマンド制御
ユニバーサルラインはノイズに強い多重伝送なので予備の配線でも使用できます。


10年以上長期に継続して使用されています。

デマンドコントローラは無電圧のデマンドコントロールできる制御出力のあるタイプで
あればすべてのメーカの機器が
使用できます。
細い幹線で同時に多点の突入電流の大きい負荷の制御をする場合は起動電流を考慮して時
間遅延等もご検討下さい。
その場合は上記の絵のリレーの変わりにタイマー(H3Y-2 3min等)を使うことで自由に起動
時間をずらし突入電流の集中を分散することができます。

Simple is Best !
(ハードのみの自動制御の省エネで、手間がかかりません)

記録やグラフが必要な場合⇒ユニバーサルライン上にパソコンモニタが追加できます。

144×19 2.39kb 疑問点や追加説明等が必要でしたらお気軽に電話(06-6336-1690)もしくはメールでお問い合わせ下さい

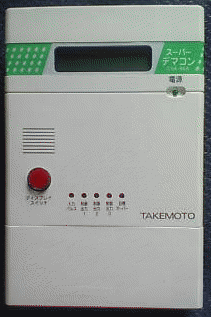

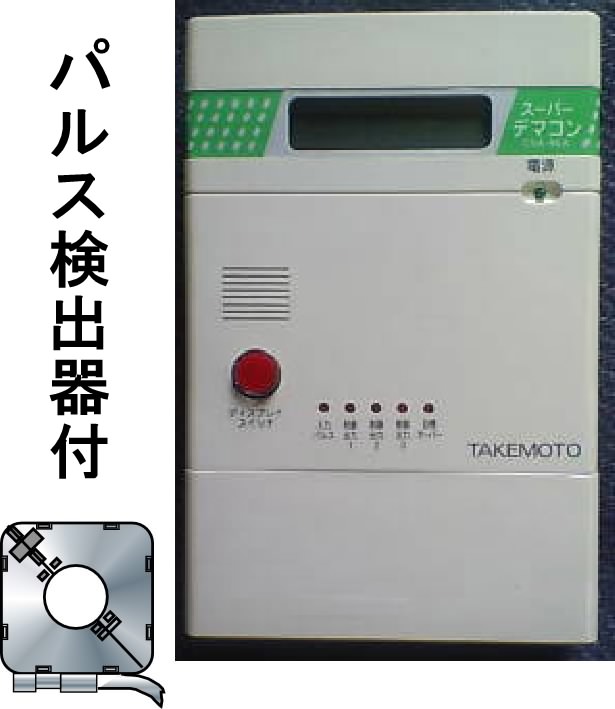

スーパーデマコン CSA-92A

タケモトデンキ株式会社




取引用積算電力計から電力量パルス信号 を入力し、30分デマンドを演算して、契約電力を超えないように制御信号を出力する装置です




2011/6月現在 納期2ヶ月

本体   CSA-92A/B   寸法 130W 190H 40D

  設定項目

  ・目標電力
  ・制御ON値
  ・制御OFF値
  ・マスク時間(0~30分)
  ・同期方式 内部及び外部
  ・日時、CT比、制御遅延、検針日、・・ETC

  表示項目
  ・現在時刻
  ・デマンド電力
  ・予想電力
  ・目標電力
  ・前月積算電力量
  ・最大デマンド
  ・月積算電力量、昼間電力量、日曜日電力量
電源 AC100V

パルス検出器     ZCT-22     54W 58H 30D
  ・最小ONパルス幅   10ms
  ・最小OFFパルス幅   10ms
  ・パルス電流       10~40mA
  ・貫通穴          22Φ
  ・リード線         4m


※2 関西電力の電力需給用複合計器の場合は別途パルス変換器が必要です。
 電力不足の折、CSA-92A(パルス検出器付)の単体販売も行っています。

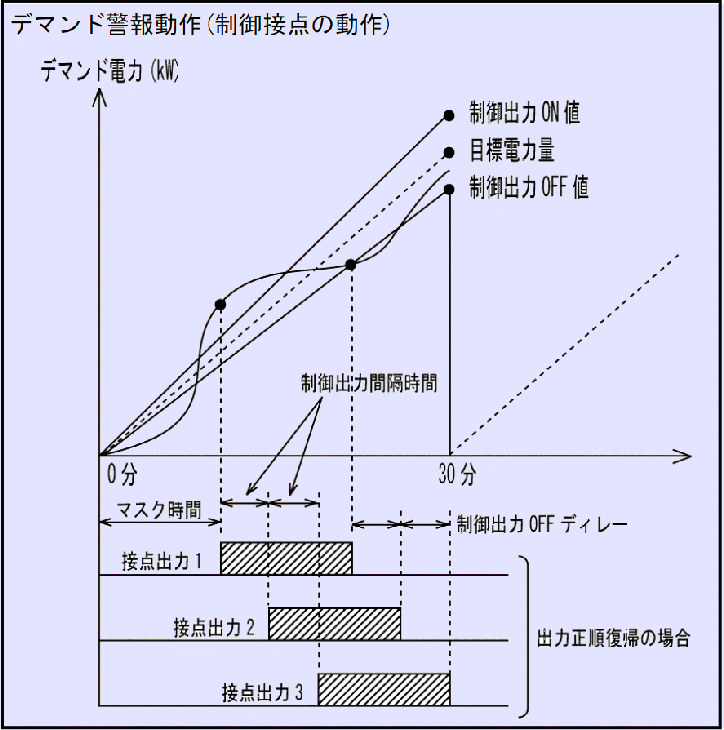

大きな電気代節減に繋がるデマンド監視の考え方とデマンド制御のタイミング

電力の場合は30分を基準としたデマンド監視デマンド制御を行います。



デマンドとデマンド制御について
電気でのデマンドとは、電力需要家の使用電力(需用電力)を言います。デマンド制御とは、需要家自身が時々刻々使用する電力量を監視
して、デマンドが契約電力値を超えないように負荷設備を制御して電気代の節減をすることを言います。しかし、時々刻々の調整を人間
が行うことは難しいので、デマンド監視装置を設置(デマンドコントローラー)して制御をしています。
このような場合にローコストな価格のデマンドコントローラーで電気代節減を可能にします。




記録や工場全体の省エネ管理を行う場合はマルチグラフモニタを併用して下さい。
目に見える更なる省エネ、クリーンな
一元管理(電力デマンド管理+ガスデマンド管理+個別詳細計測+グラフ表示)
が可能になります!





    ★【省エネ情報】 ★

非常にローコストでデマンド制御、電気代節減ができます!電気料金は、デマンド計の計測で前年の電力値の最も大きい値を基準にし、決定されます。つまり電力ピーク時以外の期間は、それほど電力を使っていないにも関わらず、余計に電気料金を支払っていることになります。 デマンドコントロール装置でその電力値のピークを、空調等のデマンドをコントロール(デマコン)することによって、電気料金を下げることが可能になります。
