 配線が足りない時に既設配線の多重化で

(集中管理のための信号の収集方法)









多重化 例(1)

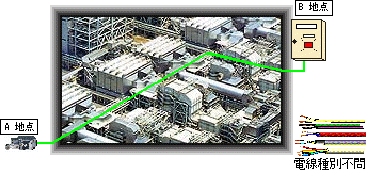

        例えば工場内のA地点からB地点までの既設配線を利用します




使用できる電線

■どのような電線でも2本 あれば使用できます。

■分岐が自由でどのような配 線方法でも動作します。

■動力線と平行配線してある 線でも誤動作しません。

■総延長約5Km以上で256接点 の双方向伝送ができます。


        手順

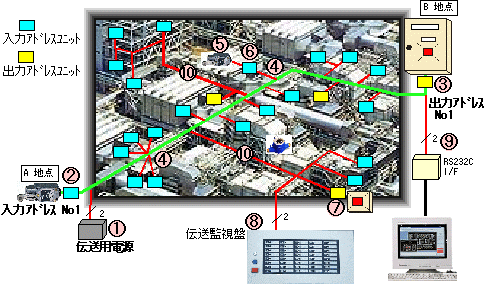

         ■下図のように既設線に伝送用電源①を接続して既設線を伝送化します。次に既設の
         入出力部にそれぞれ入力②と出力③のアドレスユニットを設けます。これで従来どうりA→B
         地点への通信は確立します。ただし時分割のため最大0.5秒の遅延が発生します。

         ■次に増設用の信号を取込む場所例えば④の位置にパラレルに2本の線を接続します。
         (パラであれば どこで分岐してもかまいません)

         ■新たな入力信号⑤の前に入力アドレスユニット⑥を取付けて完成です。これで既設線の上に
         ⑤の信号を乗せることができました。このようにアドレスユニットを取付けて既設線の上に
         256点までの信号を時分割で乗せることができます。

         ■次に信号を取出す場所に出力ユニット⑦をつけてアドレスを⑤に合わせると⑤のON/OFF信号
         が⑦で取出せます。

         ■集中管理をする場合は伝送監視盤⑧やRS232C_I/F⑨経由でパソコンを付けることに
         より256点の信号監視やパルス計測、アナログ計測が可能になります。

         ■個々の分岐線も既設線⑩等があればを同様にアドレス化することでスリムで拡張性のあ
         る省配線システムが構築できます。

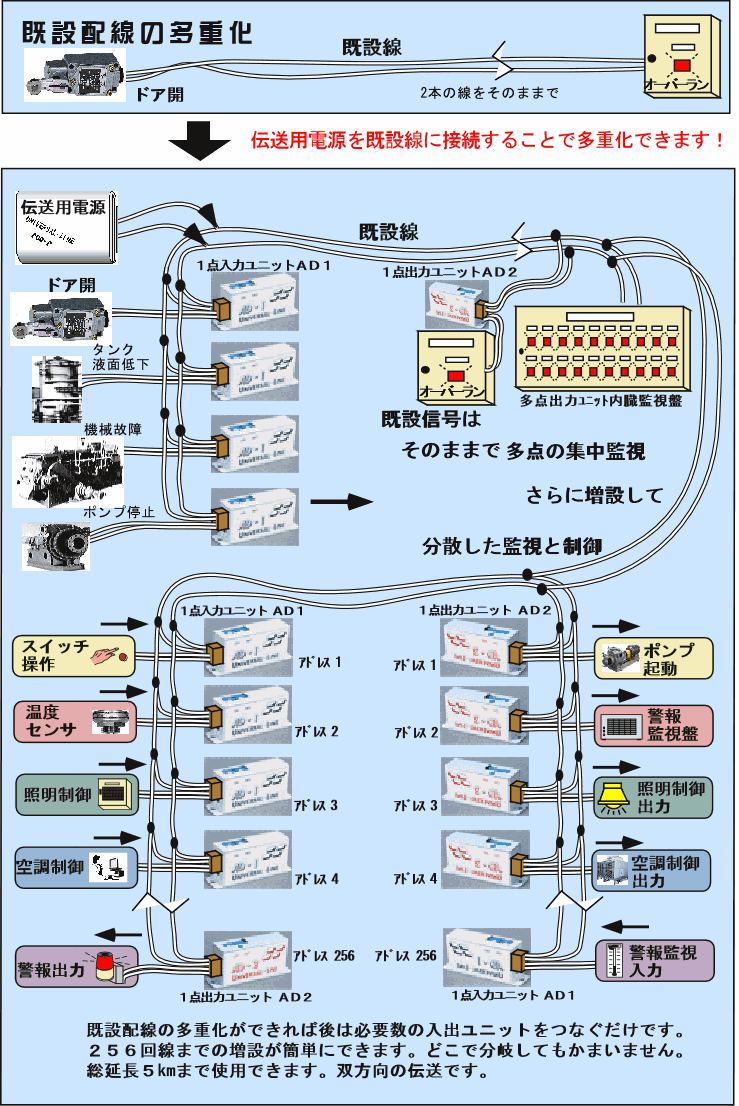

多重化 例(2)





機器構成
パソコンインターフェース
1点入力ユニット
1点出力ユニット
