混在した多点のアナログの計測管理が1つのシステムで一元管理できます。特に広域多点の場合は長期間メンテナンスフリーで確実に安定してローコストで管理できます。配線は構内線の予備線等が使用でき5Km〜10Km伝送できますので広い工場等の多点管理に最適です。またノイズに非常に強く動力線の影響を受けませんので工事の行い易い配線ルートでの配線が可能です。

●省配線の多点アナログ計測システム



2本線で2000点のアナログ信号が計測できる仕組み

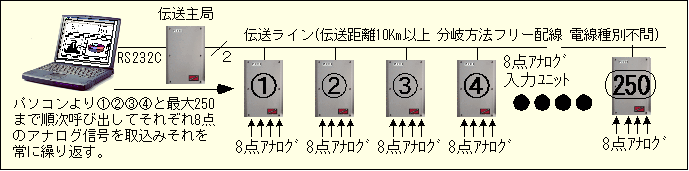

     ●下図の2本の伝送ライン上にパラレル接続されているの8点アナログ入力ユニットは 8Bitのディップ スイッチ
      で250までの個別のスキャンアドレス※を 持っていて時分割でパソコンと通信することができます。

     ●左のパソコンから伝送主局経由で伝送ライン上の8点アナログ入力ユニットのスキャンアドレスを選択して順次呼び出します。

     ●呼び出されたユニットは計測したデータを1,0のデジタル信号に変換してその1,0を時分割で伝送主局に送ります。

     ●伝送主局はRS232C経由でそのデータをパソコンに送ります。データを受取るとパソコンは次のユニットを選択します。

     ●長距離対応のため計測時間は最大16点/1秒です。2000点の計測の場合は2〜3分かかりますがこの周期の計測で
       10年間
(パソコンメモリにより変わります)の連続計測が可能ですので多くの監視管理計測に役立ちます。

(仕組みの詳細)

スキャンアドレス
伝送アドレスとは異なり伝送の256ビット1スキャンの0.5秒ごとに異なる先頭8ビットの符号。

この符号(
スキャンアドレス)の最大数が使用するユニットの最大数。


長時間の連続使用が可能なハードディスクの無い堅牢なパソコンの用意もしていますのでお問合せ下さい。

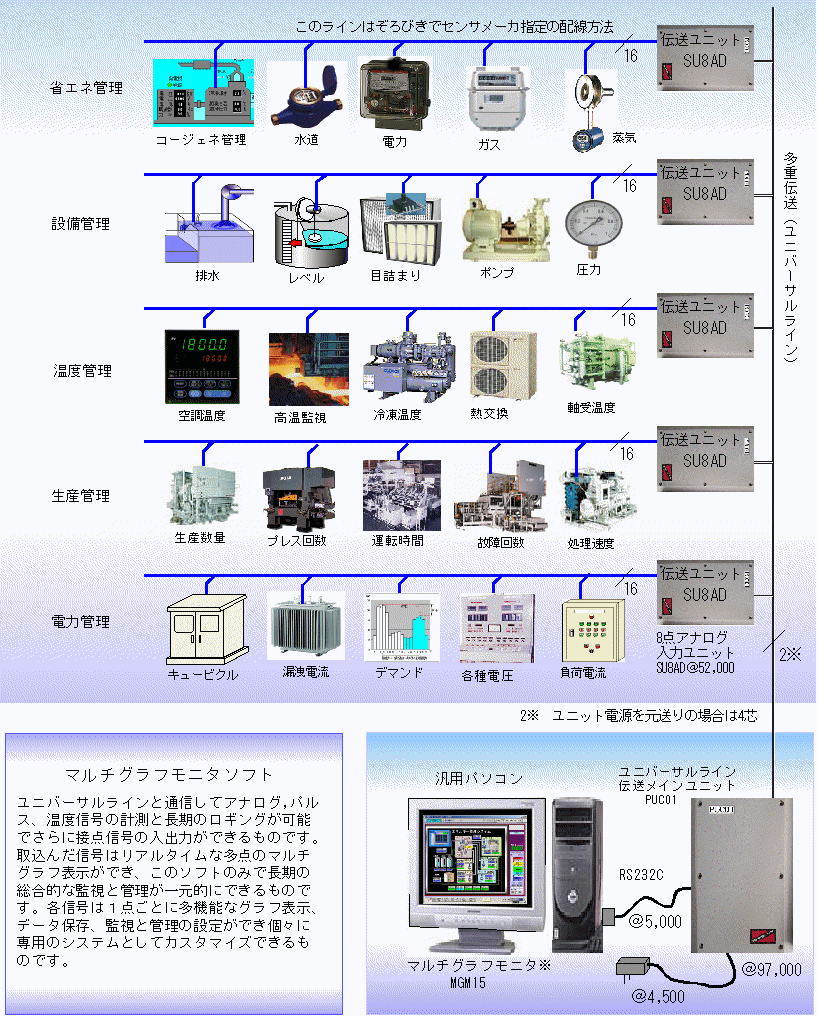

多点アナログ計測全体の機器構成


 パソコンとユニバーサルライン(多重伝送)とアナログ入力ユニットを使用して多点(最大2000点)のアナログ

計測ががローコストで構築できます。

 0−5Vもしくは4−20mAのアナログ信号、あるいはローコストで高精度なサーミスタ温度センサを8CH

マルチプレクサ付の12BITのA/Dコンバータでデジタルに変換して長距離伝送のできる ユニバー

ルラインでパソコンにとりこむものです。

 測定値を設定値とをサンプリングごとに比較しながらその状態をパソコンの画面 上(モニタ)に色の変化

とグラフ及びゲ−ジで表示する、全体管理のしやすいシ ステムです。

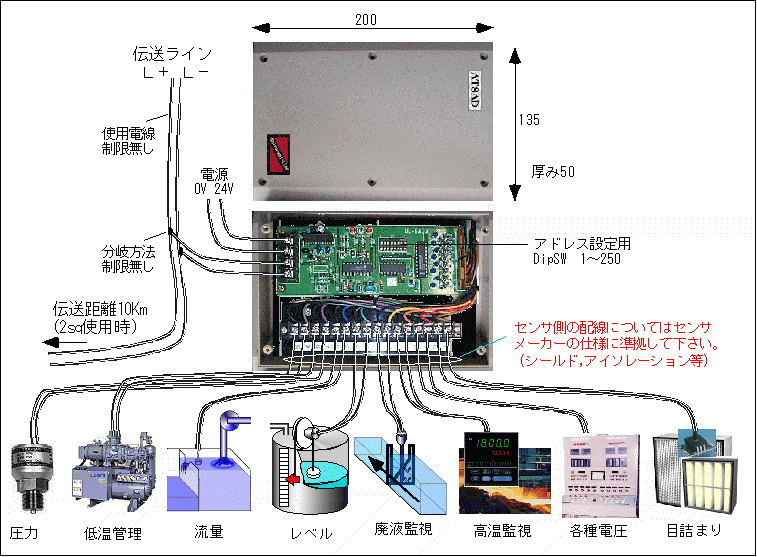

8点アナログ入力ユニット



      外形と接続

図のように極めてシンプルな構造です。(使用IC3個)これで8CHのアナログ信号が12Bit(分解能1/4096)

のデジタル信号に変換され接点信号と同じ方法で長距離(2sqで10Km)伝送できます。

微弱なアナログ信号も接点信号レベルで伝送されるのでノイズの影響を受けずに長距離伝送できます。

      型番と種別

SU8AD−V
 0〜5Vの直流の電圧入力用
SU8AD−A
 4-20mA もしくは 0〜20mAの電流入力用
UL8AD−T
 温度センサ入力用 (-40℃〜+80℃の汎用サーミスタ、 +250℃の高温サーミスタ、 0.1℃精度サーミスタ等各種有)


      仕様

電源
 DC12V DC24V 共用   消費電流100mA以下
入力点数
 8点
分解能
 12Bit(1/4096)
使用伝送アドレス
 1〜112 (1〜8親局選択 9〜16子局応答 17〜112データ 12Bitx8CH )
計測速度
 8点ユニット1台/0.5秒から1秒 (計測プログラムにより可変)
外形寸法
 200x135x50

      関連商品

AD1AD−※

 ユニット電源不要の2線式1点アナログ入力ユニット ※V-0〜5V、 A-4〜20mA、 T-温度用。
  このユニットの特徴は1mS周期サンプリングの最大値をユニット内に読出しまで保持できます※。

AD2AD−※
 ユニット電源不要の2線式1点アナログ入力ユニット ※V-0〜5V、 A-4〜20mA、 T-温度用。
SU1DA-※
 伝送のどこにでも置けるアナログ信号出力用。パソコン等不要でSU8AD等の信号を取り出せます。







※多点管理の場合でも振動、衝撃、スパーク、破壊、起動電流、瞬時過熱、等の過度現象を含めた管理が可能になります。



多点アナログ計測管理画面
(基本マルチグラフモニタソフト MGM15)
(専用マルチグラフモニタソフト MGM16*)

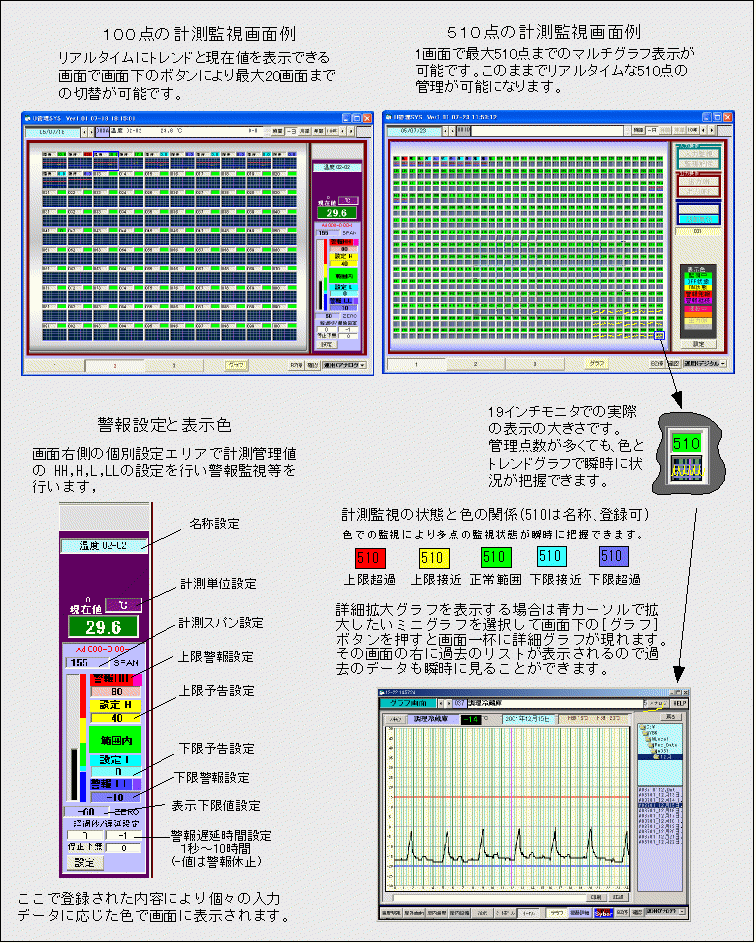

     基本マルチグラフモニタMGM15画面概要

多点の計測情報を1画面上に一覧表示して比較管理のできる汎用のグラフィカルなソフトです。

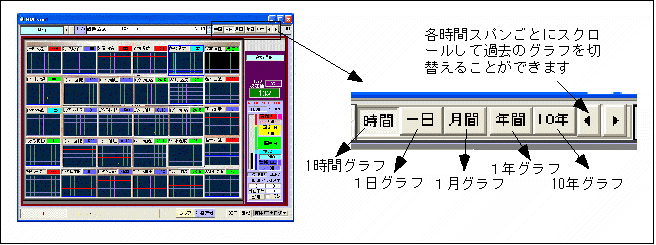

     サンプリング時間

マルチグラフモニタソフトは収集したデータを広範囲の時間巾で表示させることができます。

画面右上のボタンで切り替えることにより表示中の全画面を瞬時に切り替えて[時間]、

[日間]、[月間]、[年間]、[10年]の時間巾で表示してミクロ、マクロの状態で監視管理する

ことが可能になります。

510点グラフの場合でも瞬時に指定時間巾のグラフに切替表示ができます。


 用途別専用管理システム

    マルチグラフモニタ MGM16*

基本のマルチグラフモニタMGM15をベースに用途別に機能を拡張したシステムで複数の画面での

マルチグラフ表示管理ができオプションとしていた機能を標準化して個々の用途でその機能を発

揮するものです。各収集信号の時間ごと(日報)、日にちごと(月報)、月ごと(年報)のフィアル化

と保存ができ帳票での管理も可能になります。またアナログ、パルス、接点信号が1画面に混在し

て表示できるため相互関係ふ含めた一元管理が可能になります。

MGM15から追加拡張、標準化された機能
 ●複数画面表示(MAXx20画面)  ●日報、月報、年報 CSVファイル保存
 ●アナログ、パルス、接点混在管理  ●接点信号の回数,時間,ON/OFF一覧グラフ
 ●アナログ信号の瞬時/最大/最小最大グラフ表示  ●パルス信号の累計/増分(瞬時値)/棒グラフ表示
 ●アナログ信号の1秒/10秒グラフ表示(8点/64点)  ●接点信号の秒単位起動記録(テキスト)
 ●PUXユニットのダイレクトI/O取り込管理機能

 ●RS232C変換によるLAN対応機能(16コムポート)

 ●ソケット通信による多点LAN対応計測監視  ●警報発報時の記録連絡にアナログ値を追加
 ●アナログの瞬時値可変レベル表示機能  ●接点信号の表示色変更機能(特殊機器同一色)
 ●個別表示グラフ移動拡大縮小設定機能  ●LAN経由のアナログサンプリングの高速化
 ●アナログの高速対応(450μS計測の最大最小)  ●多点無線温度監視機能(松下WR10対応)
 ●個別センサ使用経過警報管理機能  ●積算の電力デマンド、ガスデマンド管理機能
 ●画面別URL表示機能  ●画面別IPカメラ表示機能
 ●Max5信号の値の加減乗除での表示記録  ●任意な信号の50点までを加算して表示記録
 ●24時の多点グラフ記録画面の自動保存  ●警報メール送信時に発報画面添付(開発途中)
 ●可変アナログ幅監視機能(焼鈍温度管理等)  ●無線モデム対応機能
  (他に追加機能のご要望があれば対応いたします)
上記の機能は標準ですが項目、点数、用途によっては出荷時登録のものがあります。

       各種の用途別システム

    ■ 設備管理、メンテナンス管理用−−−−−−−−−−−MGM16M

    ■ 生産管理、進捗管理用−−−−−−−−−−−−−−−MGM16P

    ■ 受電管理、電力漏電管理用−−−−−−−−−−−−−MGM16E

    ■ 省エネ計測管理用−−−−−−−−−−−−−−−−−MGM16C

    ■ 多点温度管理用−−−−−−−−−−−−−−−−−−MGM16T

    ■ 複合一元管理用−−−−−−−−−−−−−−−−−−MGM16H

(基本は同一ですがそれぞれの用途に応じた設定とインターフェースを搭載したものです)

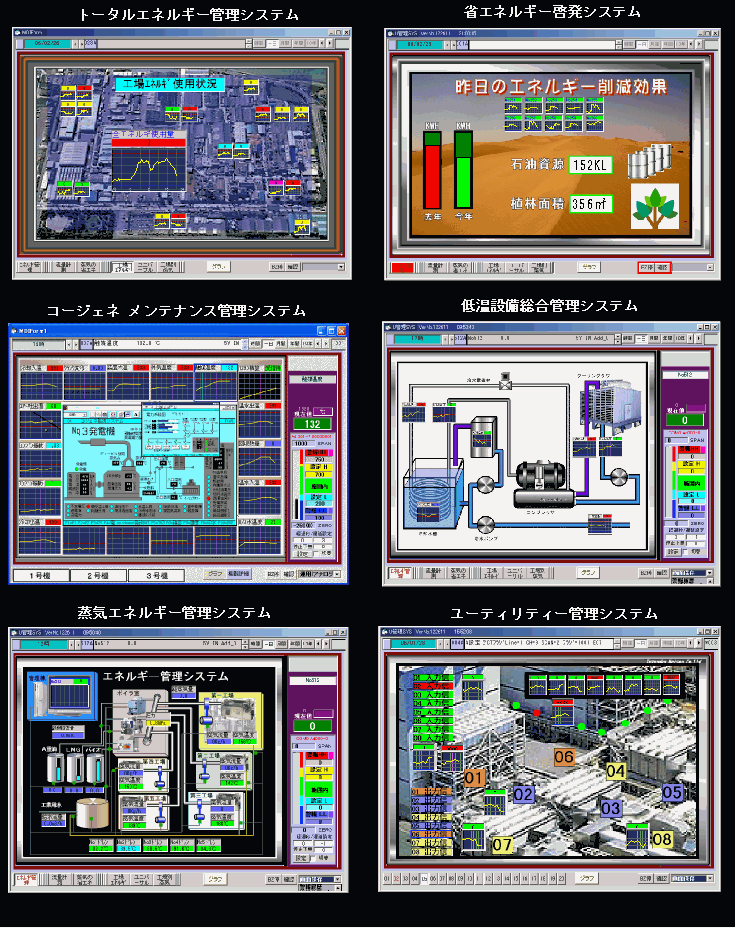

 オプション画面管理システム

マルチグラフモニタソフトは汎用の画面の他に管理内容に応じた画面も製作しています。



それぞれシステムは工場等に合ったグラフクックスと組合 わせることでより機能的なシステムとすることができます。



ご紹介したようにナログ信号をA/D変換することで安定した接点信号のように劣化することなく長距離伝送することが可能になります。

またその信号を時分割して複数伝送することで多点のアナログ信号の計測が2本の線で可能になるシンプルな多点の計測システムです。



他のアナログ計測と伝送の関連資料
      ■アナログの多点計測の方法
      ■1対の線で複数のアナログを伝送する分配器
      ■各種のアナログ信号の多重化の伝送例
      ■各種の計測を混在して長期にロギング










機器構成











用途

レーザー計測器、計測器精度、アナログパルス変換、光アナログ変換、アナログ電圧、アナログ電流、アナログデジタル変換、アナログ計測ノイズ、アナログセンサー、アナログ信号切替、アナログ入力、アナログ入力ユニット、温度計アナログ出力、温湿度計アナログ出力、アナログ出力配線長、アナログ出力デジタル出力、地震計アナログ出力、アナログ出力ユニット、温度アナログ出力、計測器、計測機器、距離計測、計測器校正 、cpu温度計測、温度計測、燃費計測、計測制御、計測システム、流量計測、計測ノイズ信号対策、電子計測器、振動計測、直線距離計測、校正計測器、放射線計測、電流計測、計測装置、レーザー計測装置、振動計測装置、気泡径計測装置、温度計測機器、電子計測機器、気計測機器、計測機器ロード セル、計測電気機器、工業用計測機器、距離計測機器、電気保安計測機器、計測機器温度計、ガス計測機器、工業用計測制御機器、計測機器製作メーカー、燃費計測機器、厚み計測機器、精密計測機器、レーザー計測機器、232c計測機器、タイム計測機器、海洋計測機器、簡易環境計測機器、計測制御機器、計測機器医療、計測機器工業計器、計測機器校正周期、電圧計測、微小電圧計測、、電圧計測器、計測電圧、、計測vba電圧、高電圧計測、低電圧計測、電流計測器、電流計測方法、漏れ電流計測、微小電流計測、カレントプローブ電流計測、実効値計測交流電流、単相三線式電流計測、微少電流計測、デジタル電流計測機、抵抗電流計測、消費電流計測、電流計測回路、圧力計測、圧力モニター計測、圧力計測 器、ラジエーターコア圧力計測、圧力分布計測、流量計測メーター歴史、ガソリン流量計測、熱線式流量計測、流量計測器、瞬時流量計測、流量計測法、粘性流体流量計測、流量計測装置、ガス流量計測、液体流量計測、天然ガス流量計測、微量液体流量計測、微少流量計測、粒体流量計測、レベル計測、レベル計測器、bsレベル計測器、レベル計測測量、電気計測器、電気回路計測材料、電気電子計測、電気計測記号、電気的計測、電気代計測、電気回路組み立て計測、電気抵抗計測器、電気料金計測、電気料計測、電気計測基礎、電気計測工作、電気計測許容誤差、電気計測熱電対、計測方法電気、電気化学測定、電気抵抗測定、電気測定、電気伝導度測定、電気測定方法、電気測定制御、電気化学測定装置、コンデンサー電気容量測定、電気伝導率測定、電気イオン内径測定、電気使用量測定、電気応用測定電気制御、出来形測定様式電気設備、内径測定機イオン、電気化学測定腐食、電気伝導度測定回路、電気用品安全法測定法、電気伝導度測定装置、電気測定精度基準、電気防食測定装置、電気絶縁抵抗測定、パルスマスク測定電気、電気測定記録表絶縁、測定電気伝導度、電気メガー測定、電気光学効果測定、車両電気ノイズレベル測定、電気ノイズ測定、電気測定機器、電気代測定、電気抵抗測定測定原理、電気測定器具動作原理、低圧絶縁測定電気設備技術基準、車両電気ノイズレベル測定スペアナ、金属錯体電気化学測定、電気事業法ばい煙測定、電気伝導計塩分測定、電気用品雑音強さ測定方法、電気電位差電圧測定、電気抵抗測定装置、電気抵抗測定原理、電気回路電位測定、、気伝導率計伝導率測定、電気伝導度測定法、電気絶縁測定、電圧測定、電圧測定表、バッテリー電圧測定、雑音端子電圧測定、微小電圧測定、交流電圧測定、電圧降下測定、高電圧測定、雑音端子電圧測定方法、リップル電圧測定、バッテリー電圧測定方法、微弱電圧測定、電圧測定法、電圧測定ソフト、データロガー電圧測定、絶縁抵抗測定電圧、誘導電圧電圧測定、電池電圧測定、vb電圧測定、直流電圧測定、インバーター出力電圧測定方法、パソコン電圧測定、対地電圧測定、直流電圧測定方法、電圧測定回路、電流電圧測定、サイリスタ位相制御電圧測定方法、車両実施基準電圧測定、電圧測定コンセント、電圧測定テスタ、電圧測定クランプ、電圧測定簡易、、周波用電圧測定、テスター電圧測定、三相交流電圧測定三相交流電圧測定方、残電圧測定、絶縁破壊電圧測定法、残留電圧測定、車バッテリー電圧測定、非接触電圧測定、100v電圧測定、パルス電圧測定、電圧測定電圧計、電流測定、漏れ電流測定、漏洩電流測定、電流測定方法、直流電流測定、微小電流測定、漏洩電流測定方法、突入電流測定、高速微小電流測定、電流測定用テスター、迷走電流測定、漏れ電流測定方法、高調波電流測定、インバーター現場電流測定、微少電流測定回路、溶接電流測定、電流測定回路、ポンプ電流値測定、エレベータ漏れ電流測定、微少電流測定、インバーター電流測定、交流電流測定、電流値測定抵抗モータ、リーク電流測定、低周波電流測定、大電流測定、漏洩電流測定法、電流値測定、テスター電流測定、漏れ電流測定コンデンサー、テスタ電流値測定、医療機器漏れ電流測定方法、消費電流測定、溶断電流測定方法銅リード、管電流測定方法、落雷電流測定、サーボモーター電流測定、単相三線電流測定、直流電流測定方法、rf電流測定、テスター電流測定方法、リプル電流測定方法、自動車電流測定、電池電流測定、交流モータ突入電流測定方法、交流電流測定回路、臨界電流測定測定方法、負荷電流測定、溶接機電流測定、直流電流測定鉄道、ac電流測定、電流測定方法クランプ、オルタネータ電流測定、地絡電流直流測定、突入電流測定方法、電流プローブ測定方法、高圧電流測定、モーター電流測定、洩れ電流測定、高周波電流測定、コンバータ電流測定、labview電圧電流測定、オシロスコープ電流測定 方法、ネオントランス電流測定、ピーク電流測定、三相電流測定、患者測定電流、グロー放電電流測定方法、システム基板電流測定、リーク電流測定フォトダイオード、放電電流測定プラズマ、b種漏洩電流測定、labview電流測定、クランプメーター電流測定方法、コレクタ遮断電流測定回路、シャント抵抗電流測定、テスター電流値測定、ポンプ電流値測定方法、モータ電流値測定、位相制御電流測定、単相三線電流測定回路、太陽光発電電流電圧測定法、抵抗器電流雑音測定、過電流測定アルマイト、電子工作電流測定方法、電流過渡測定、圧力測定、圧力測定フィルム、圧力分布測定、圧力測定シート、圧力測定計、圧力損失測定、プレス圧力測定、圧力分布測定システム、ロール圧力分布測定、圧力センサー測定、圧力角誤差測定、冷媒圧力測定、圧力測定pdf、爆発圧力測定、圧力測定ラベル、屋内消火栓圧力測定、揚圧力測定、ガス圧力測定、圧力測定原理、圧縮圧力測定、接触圧力分布 微少 圧力 測定、管内圧力測定、圧力その測定 水力学、圧力分布測定 方法、力測定方法、圧力測定法、圧力測定紙、圧力試験測定、圧力測定記録計、流量測定、河川流量測定、流量測定原理、流量測定方法、尿流量測定、配管流量測定、蒸気流量測定、流量測定空気、流量測定法、堰流量測定、尿流量測定装置、ガス流量測定、河川水流量測定、エアー流量測定、ダクト内の流量測定、排気ガス流量測定、オリフィスによる流量測定原理、オリフィス式 流量測定、排ガス流量測定、最小流量測定、空気圧縮機流量測定、谷流量測定、超音波流量測定、ファン流量測定、冷却水流量測定、空気流量測定、オリフィス流量測定、微量流量測定、微少流量測定、液体流量測定、熱線流量測定、透過流量測定、流量測定差圧原理、流量測定水、尿流量測定検査、レベル測定、騒音レベル測定、振動レベル測定方法、機械レベル測定、振動レベル測定、臭気レベル測定、電波レベル測定、入力レベル測定、レベル測量測定 方法、伝送レベル測定、配達レベル測定荷主、jis振動レベル測定方法、タンクレベル測定計算、測定方法レベルメーター、等価騒音レベル測定方法、真空計器、航空機計器、温度計測器、計測器定期検査、紫外線計測器、放射線計測器、タイム計測器、臭い計測器、三次元計測器、燃費計測器、2次元計測器、速度計測器、環境計測器、湿度計測器、粉体計測器、振動計測器、電磁波計測器、デジタル計測器、音響計測器、ph計測器、計測器データロガー、赤外線センサー、感センサー、光センサー、加速度センサー、コーナーセンサー、臭いセンサー、電流センサー、タッチセンサー、振動センサー、スカイセンサー、水温センサー、湿度センサー、磁気センサー、流量センサー、近接センサー、エリアセンサー、光電センサー、漏水センサー、クランク角センサー、水位センサー、変位センサー、スピードセンサー、ラインセンサー、センサースイッチ、イオセンサー、イメージセンサー、マグネットセンサー、ノックセンサー、液面センサー、静電容量センサー、ダイアセンサー、角度センサー、壁裏センサー、距離センサー、傾斜センサー、センサーネットワーク、回転センサー、レーザーセンサー、センサー種類、フィールドセンサー、エレクトロニクスセンサー、照度センサー、焦電センサー、カラーセンサー、車速センサー、衝撃センサー、トルクセンサー、モーションセンサー、雨センサー、フローセンサー、データロガー、ロガー、温度ロガー、温度データロガー、データロガー温度、熱電対データロガー、温湿度データロガー、温湿度ロガー、オシロロガー、電圧ロガー、温度計データロガー、多チャンネルデータロガー、電圧データロガー、データロガー温度計、高精度 データロガー、スイッチロガー時間測定、抵抗ロガー、気圧ロガー、温度ロガー耐熱、圧力ロガー、温度センサーデータロガー、温度湿度ロガー、自作データロガー、耐熱データロガー、圧力データロガー、サーモロガー、エクセルロガー、リークロガー、高温データロガー、振動測定、振動加速度、振動試験、振動対策、振動解析、振動モータ、エンジン振動、振動機、振動測定器、振動周波数、振動レベル、音振動実験、振動エネルギー、漏電、漏電遮断器、漏電ブレーカー、漏電遮断機、漏電火災警報器、漏電リレー、漏電火災、漏電警報器、漏電チェック、三菱漏電遮断器、エアコン漏電、漏電警報機、漏電電流、漏電テスター、漏電電流基準、漏電火災警報器試験器、漏電警報、漏電チェッカー、漏電対策、漏電測定、漏電防止、漏電遮断、漏電修理、漏電継電器、漏電地絡、漏電検出、漏電測定器、漏電調査機器、漏電検知、漏電検知器、漏電点検、漏電監視、漏電計、igr漏電、漏電センサー、漏電警報 リレー、過電流継電器、過電流、過電流保護、過電流遮断器、過電流強度、過電流継電器設定、地絡過電流継電器、過電流継電器試験、過電流遮断機、過電流防止ブレーカー、過電流保護装置、過電流リレー、過電流継電器整定、接点過電流、過電流検出、オムロン過電流継電器、モーター過電流、誘導型過電流継電器、過電流防止装置、過電流電気火災、過電流検出リレー、電流計算100v過電流、過電流音声警報装置、富士電機過電流継電器、地絡過電流、過電流検出器、瞬時過電流、過電流漏電 ブレーカー、過電流破壊、過電流火災、過電流原因、ポンプ過電流、過電流プロテクター、過電流警報、電線過電流、モータ過電流 原因、過電流保護抵抗トランジスタ、パルス信号、信号発生器、デジタル信号処理、信号変換器、差動信号、回転信号、エンジン回転信号、データ収集、データ収集装置、plc データ収集、データ収集システム、データ収集表示器、ポータブルデータ収集、電流電圧変換、電圧変換機、電圧電流変換、周波数電圧変換、電圧変換方法、電圧周波数変換、直流電圧変換、バッテリーテスタ、リークテスタ、サーキットテスタ、テスタ、アーステスタ、クランプテスタ、排気ガステスタ、マルチテスタ、トルクテスタ、圧力テスタ、漏電遮断器 テスタ、検電テスタ、リークテスター、バッテリーテスター、スモークテスター、ケーブルテスター、クランプテスター、トルクテスター、アーステスター、高電圧電源、高電圧、高電圧プローブ、高電圧ケーブル、高電圧発生 器、、高電圧測定器、高電圧リーク

これらの計測及び一元管理ができます。

ユニバーサルラインを使用した多点のアナログ計測は上記のように多くの用途があります。
