太陽光発電(ソーラー発電)ストリング計測監視!


20年以上の実績のあるユニバーサルライン(省配線システム)を利用したノイズに

強くて工事の非常に簡単な太陽光発電の監視、ストリング監視のシステムです。

(大型になればなるほど個別ストリング計測のコストダウンが可能です。)

また例えば分譲型の低圧太陽光発電の分散したシステムの詳細な一元監視や一般の標準監視

システムでは対応できなかったり、割高になるような特殊なシステムもユニバーサルラインを使用

することでローコストな価格でストリング管理のシステム構築ができます。

広域多点のストリング監視はお任せ下さい!
ストリング監視
ユニバーサルラインは工事が非常に簡単ですので既存のメガソーラーの後付によるストリング監視も簡単にできます。
標準以外の複合システムが得意です!

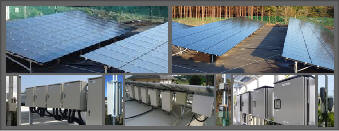

パワコンとストリング監視

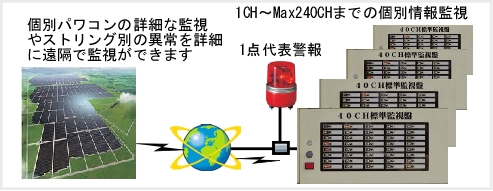

複数メーカーのパワコンの一元監視や、ストリング電流での故障監視や、ネットワークでの遠隔監視等が可能です。
ストリングの計測管理は縁の下の力持ち
ストリングを守ります。
見えない所で愚直に連続の計測監視をしてストリング
システムの長期継続発電を守ります。

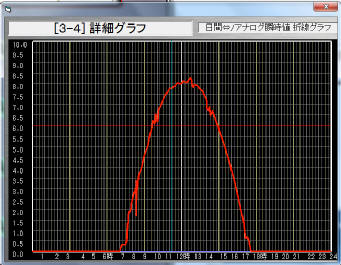

ピーカンの個別ストリングの電流グラフです。
ストリングの見える化
実はこのような終日晴天は全国の年平均で6%で雲の
多い地方では年間3、4日ほどです


ストリング監視

離れた場所のソーラー発電所の発電状態、温度、日照、故障、防犯等の管理情報がリアルタイムで分かります。

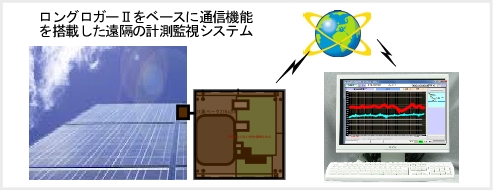

ローコストな遠隔ストリング計測監視システムのご案内

太陽光のストリング管理

豊中計装が得意とするフレキシブルな拡張のできる省配線伝送ユニバーサルラインと

太陽光発電の重要なストリングの管理に必要な計測、監視のセンシング技術と遠隔

監視の構築が容易なフォーマの電波網を使用したネットワーク構築技術のスマートな

融合によりな遠隔計測監視システムがローコストでお使いいただけます。

安定的に長期の太陽光発電を維持するために!

ストリングを個別に計測監視するソーラー発電システムの見える化はとても重要です。




個別のストリング連続計測監視はとても重要です。

遠隔地のストリング監視
ネットワークを使った発電設備の遠隔監視

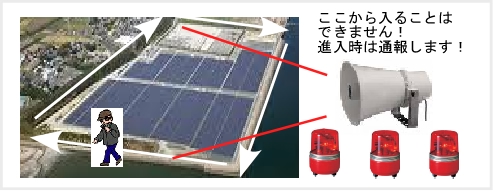

防犯監視(現地完結:遠隔通報)
ライブカメラ監視(遠隔映像監視)

ストリングと防犯の監視
ストリング監視+防犯監視が簡単Aできます。

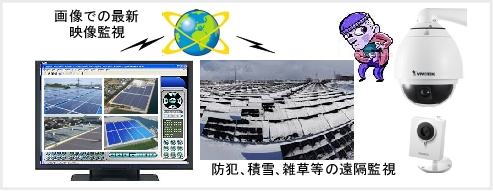

カメラでストリングの状態監視
太陽光発電ストリングの計測と画像監視ができます。

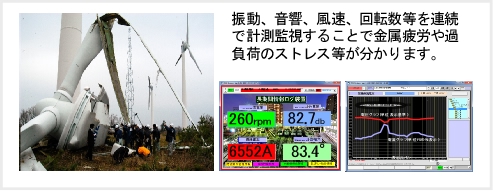

設備の監視と予知メンテナンス
低圧連系(50kW未満)の遠隔売電、故障管理


長期間の連続計測が高価を発揮します。


小規模多数分譲型の一元監視も得意です。






確実なストリング監視をするために

ストリングとは同一パワーを経済的に送るために、電圧を上げて電流を下げて細い電線でも一定のパワーを送れるようにした太陽光

のパネルを複数枚数並べて直列接続したものですが、複数のストリングを接続箱に接続した後は逆流防止ダイオードのパネル側で

電圧を測ってもパネルの内部抵抗による電圧バランス作用で仮に接続を間違ったり、劣化が進んでもほとんど差異が無く異常を発見

できません。ましてや雲の動きで発電量が大幅に変化する中では長期の連続電流計測以外の方法では本当のストリングの異常を掴

むことはできません。

ある照度での発電量が下がったら異常とか言うストリング監視の方法は誤報が多くストリングの本質を掴むことができません。重要な

のは各ストリングごとに長期間の常時連続計測をして分かりやすく個別ストリングごとのグラフとして、[見える化]することです。

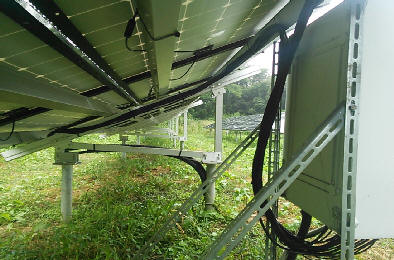

実際にこの監視システムを後付けで設置して問題点を発見した例ですが設置直後

に配線不良での能力低下、ヒューズ切れ、逆極性の接続等を多く見付けました。また取得した連続データのグラフを見ると木立の季節

による影の影響も顕著に現れています。更に個別のストリングの電流で監視することでパワコン異常停止もすぐに分かります。

オプションで用意している売電パルスを積算機能を追加すれば正確な売電量も分かりますし、パワコンの変換効率の低下も分かります。

ユニバーサルラインを使用したストリング監視システムはパネル、電線路、パワコン等、トータルでの太陽光発電のシステム一式

の監視が長期にわたって可能になります。



 ローコストな価格でストリング監視ができるシステムです!

疑問点や追加説明等が必要でしたらお気軽に電話(06-6336-1690)もしくはメールでお問い合わせ下さい






ユニバーサルラインは多くのことが管理できます。
遠隔地の計測
遠隔地の監視
遠隔地の制御
ライブカメラ監視

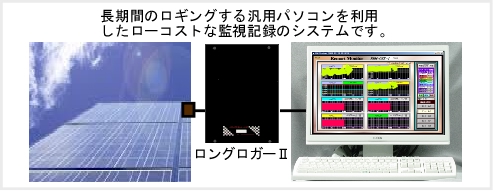

ローコストなロギング
ストリングの管理

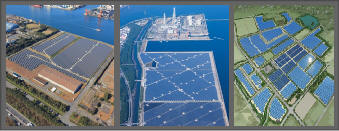

大形太陽光設備の監視
