電力監視とエネルギー監視、電力デマンドの低減を省配線で!

リアルタイムな電力デマンドの計測を行う電力監視は電力契約量を削減し、エネルギー監視、生産性向上に役立つものです。こ
のシステムは簡単な配線で多点の積算電力計からの情報収集を行い、電力監視ができる多重伝送(ユニバーサルライン)で行うもの
で個々の電力の監視が一元的にできるものです。
通常電力デマンド測定、電力監視は高圧受電の一箇所だけ行うような電力監視システム等が多いものですがユニバーサルラインと
マルチグラフモニタのソフトを使用して個別の詳細な電力測定と長期の電力記録をすることによりこれらの電力監視、電力デマンドの
管理、トータルのエネルギー監視を同一の機器、配線、ソフトで可能にしています。

電力監視でさらなる省エネに管理に!

多点の計測と電力デマンド等の電力監視、エネルギー監視が多重伝送により簡単に実現します!

電力監視を伝送で


電力監視の更なる必要性
未曾有の震災やエネルギー供給源の見直し等で各種の工場や事業場においても電力監視、電力デマンドの適正な管理の必要性が高まっています。使用電力の平準化、最大電力の低減などに不可欠な電力デマンドの把握、電力監視は、省エネ活動推進の基本です。ご紹介する伝送カウンターは、電力計の電力量 を計測し、使用状況や省エネ効果の把握が容易に行えるよう、電力監視に必要な電力デマンドデータ収集とユーザーにわかりやすいグラフィカルな表示ができて、更に電力監視以外にもトータルでエネルギー監視のできる情報を提供します。


Step1
電力使用量の個別詳細計測監視

電力メータがある場合の計測
既設のパルス付電力メータがある場合は簡単です。パルス付でなくてもパルス付メータに交換するほ
うが多くの電力監視をする場合に工事費用も含め
てもっとも経済的です。

パルス付メータ インターネット特価32,000円

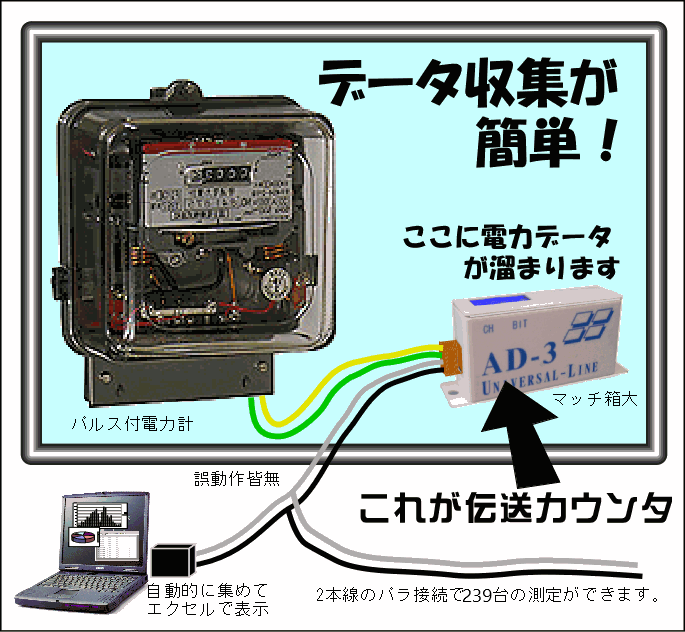

電力メータの電力監視

個々のメータの積算パルスを伝送カウンタで集めて一元的に電力監視を可能にします。

電力監視、エネルギー監視は多くの電力計の個別計測とその集計した、電力デマンド電力デマンドや
電気消費を極力抑えて省エネルギー(省エネ)を図る事で高圧受電の電力料金をさげることができます。

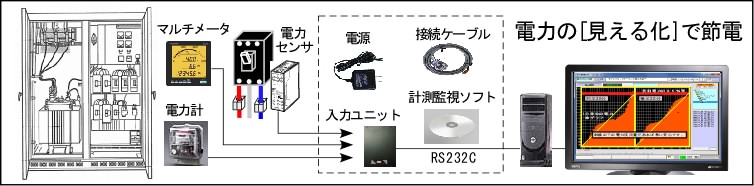

電力メータの無い場合の計測

オムロン製の電力量センサと分割型CTの使用で簡単にエネルギーの監視と計測ができます。



KM20と伝送カウンタで分散した多点の電力計測が2本線で簡単にできます。
(伝送ラインは分岐自由で総延長5Km以上)

KM100電力量センサを使用した電力監視例(集中配置)

オムロン製KM100
伝送カウンタ   電力量センサKM100
分割型CT取り付け


特高や高圧受電の電力監視をして電力デマンド、電気消費を下げるには各回路ごとに電力計測をして省エネルギーの要因を分析し個別に問題点をクリアし、低減した電力契約をすることで電力料金を下げることができます。工場等全体の電力デマンドと個別の電力監視ができるこのような電力監視システムは一元的に電力の監視が継続的に行えて結果として大幅な省エネや,電力料金の削減をすることができます。

【伝送ユニット+シーケンサ】 でも多点の電力計測、電力監視が可能です。(サンプルソフト有ます)

全体の電力デマンドと個別の電力監視駕できるこのような電力監視システムは一元的に電力の監視が継続的に行えて結果として大幅な省エネや,電力料金の削減をすることができます。



エネルギー監視と更にデマンド監視をする場合 →  PCデマンド監視装置 RMS-RL1-D  (ほぼ即納です!)

閑話:休題  少し本題から外れますがCTセンサーの面白い使い方です。→ 非接触によるシーケンス回路

   ★【省エネ情報】 省エネ支援補助金★

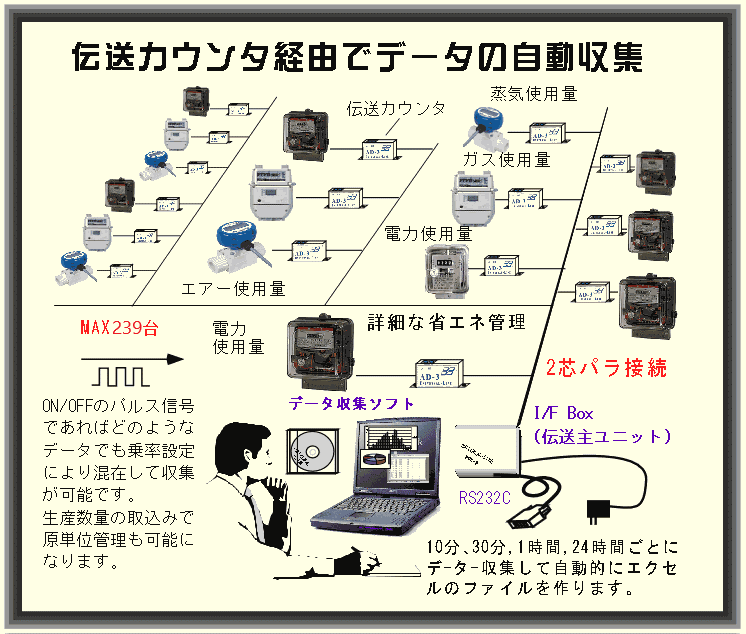

伝送カウンタは電力以外にも各種の

エネルギー使用量をパソコンに自動収集します!

工場内の変電所ごとやラインごとの電力消費の電力監視と蒸気、ガス、エアー等のエネルー監視をシーケンサー等を使用しない非常にローコストな方法で一元的にエネルギー監視できます


ローコストな汎用ソフトもあります。

機器構成



非常に簡単です。

工場中のエネルギー管理ができます!




■■配線が簡単で無線のようなエラーがありません。2本の線で工場中のデータを確実に集めてエネルギー監視ができます!■■



★【グッズ】   電力量センサー★

広い工場ほどより有効に使用できます。距離が長いからといって[光ファイバー]を使う必要はありません。
信号伝送密度を計算してみてください。省エネのための資源、資金のムダ使いです。10Kmでも伝送可能です。

    電気→光→電気?? (2度のむだ)

時間ごとの エネルギー使用量の把握 がすぐにできます。
  伝送カウンターシステム   価格と機器構成



定価お見積り
内容

電力量計,蒸気流量計等からの出力されるエネルギー使用量のパルスを10分,30分,1時間,24時間ごとに自動計測して年間の記録をCSVファイルで保存してエネルギー監視をするシステムのハードとソフト一式



伝送カウンタ
@13,000

伝送主ユニット
@97,000
電源
@4,500
RS232Cケーブル
@5,000
マルチグラフモニタソフト
点数により変わりますのでお問合せ下さい
1箇所の計測記録
1台
1台
1台
1台
1台
10箇所の計測記録
10台
1台
1台
1台
1台
50箇所の計測記録
50台
1台
1台
1台
1台
100箇所の計測記録
100台
1台
1台
1台
1台
他に必要なもの


・Windowsパソコン(標準的なRS232Cのあるもの)   ・2本の線
 (データを収集するにはエネルギ使用箇所に測定集計可能な計器信号があることが前提です。)
 取込み方法


システムの増設は伝送カウンターを追加するのみで可能です。

1回線250台サポート(回線増設は16回線まで可能)

1台管理のシステムから徐々に全体管理が可能になります。

電力、ガス、蒸気、エアー、水道等が混在して管理できます。

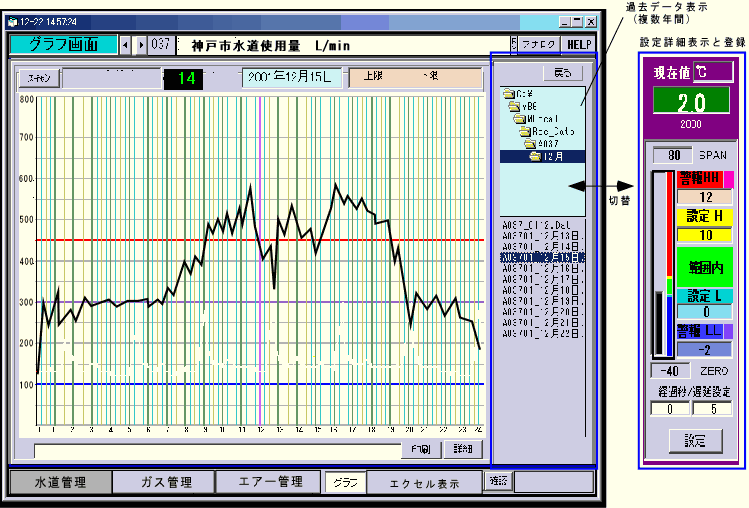

現在値の一覧表示監視と1年以上のデ-タ管理が可能です。
(ハードディスク容量により 5年~10年)


    ■エネルギー消費量の全体管理で省エネ、エネルギー監視の対策に
    ■各機械別の生産数/使用エネルギー比の算出に
    ■契約電力低減に繋がる30分ごとのデマンド計測に



関連ページ
シンプルデマンド監視
シンプルデマンド制御
多点の電力計測1
省配線デマンド監視
省配線デマンド制御
多点の電力計測2
トータルの電力管理
各種の省エネ計測
デマンド制御省配線工事





伝送カウンタ+I/Fボックス+ソフトですぐに計測が可能です。



エネルギーの原単位管理に!

省エネルギーの促進に!

是非活用下さい。

広域、多点になればなるほどローコストでシステムが構築できます。

(MAX2000点の管理できるシステムもあります。)

他社の省エネ管理、制御システムと組合わせて一元管理も可能です。

 電気消費や電力デマンドや電力料金の削減に! エネルギー監視、電力監視に! 省エネ,省エネルギーに!




電力デマンド

電力デマンドはピーク電力の削減も重要ですが常時使用する電力量をここでご紹介していますAD3等を使用して電力監視モニターと言われる電力デマンド監視の装置でデマンド管理をすることが重要です。具体的なデマンド管理とは計測した電力デマンドを各部署ごとに詳細に分析して電力削減努力の効果、効率をフィードバックしながら何回も繰り返して行う継続的な電力デマンド監視(電力監視モニター)とアクションが重要です。

電力契約

電力契約は電力会社が設置した最大需要積算電力計(電力デマンドメータ)が、毎月の最大需要電力を計測しており、当月及び過去11ヶ月間さかのぼり、その中の最大値が自動的に電力契約となります。契約電力が決定されると次月以降電力デマンド値が下がっても向こう11ヶ月間は契約電力は更新されませんので常日頃からの電力デマンドの監視が重要になります。
