複雑なデマンド制御の配線が1ペア線のみで完結します。
設置工事・配線コスト・制御設定・省エネ効果・データ管理で効果が期待できます
省配線デマンドコントローラー ISS-3



省配線デマンド制御システム

ケーブル2本だけで複数の空調機が個別に制御できます

主な特徴

1.究極の省配線
  デマコンとリレー出力間が1ペア線のみでOK!自由に分岐して配線できます。

2.リレー出力の電源不要
  信号を電源としてリレーを作動させるので、現場側の電源確保が不要です。

3.時分割制御機能
  通常時でも順番に省エネ制御ができます。10・20・30・40%から設定できます。

4.LAN通信にも対応
  タッチパネル操作のほか、LAN経由で設定・データ・履歴管理が可能です。

5.運用開始後のグループ変更が簡単
  出力ユニットのアドレス変更で制御グループをかんたんに変更できます。

ISS-3定格仕様

ISS-3は石井電気システム有限会社との共同開発製品です。
別途、空調室外機・室内機に対応した入力アダプタが必要です。



デマンドコントロールへの多重伝送(SP24)導入メリット
誤配線リスク軽減!・ケーブルコスト削減!
 2芯線のみで256信号とリレーの電源を送ることが可能です。好きなところで分岐でき、どこでユニットを接続しても使用できるので、工事が非常にシンプルです。
制御出力先まで距離がある場合でも安定した制御が可能!
 直接リレー電源を送る場合、電圧降下やノイズなどが心配ですが、使用する電線と出力ユニット数で通信可能な距離が事前に計算できます。(最長2km)
省エネ制御以外の信号も伝送可能!
 同じケーブルに入力・出力ユニットを接続して最大デジタル256点、アナログ2,000点まで伝送できます。機械の運転信号や照明の制御、温度・湿度などのデータも通信可能。



どのような省エネ制御ができるのか?

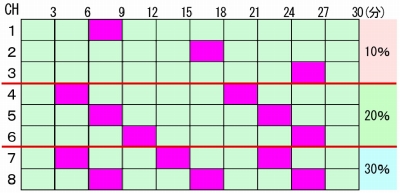

 デマンド目標値を超過しそうになると制御信号を出力する機能はもちろん、通常時でも順番にコンプレッサーのみ停止させる設定ができます。【時分割制御・サイクリック方式】



 10%は30分間に3分制御を1回、20%は2回、30%は3回おこないます。チャンネルごとの設定、出力ユニットのアドレス変更で制御パターンを変更できます。

 室内機はそのままの状態で、コンプレッサーのみ3分間停止させるため、室内温度に大きな影響はありません。

 インバーター式にも対応しています。

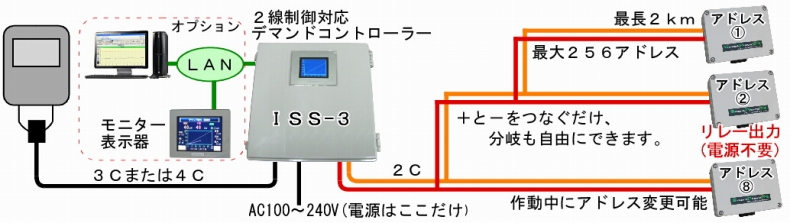

なぜ2本線だけで複数の制御が可能なのか?

 多重伝送装置「ユニバーサル・ライン」のシステムを踏襲した、信号と電源を同時に送る「スマートパワー24」は、最大256アドレスの個別制御が可能です。デマンドコントローラーにメイン基板が組み込まれているので、電源は1箇所のみで作動します。

2本線で256信号と電源を送信
画像クリックで詳細PDF

ほんとうに工事はシンプルなのか?

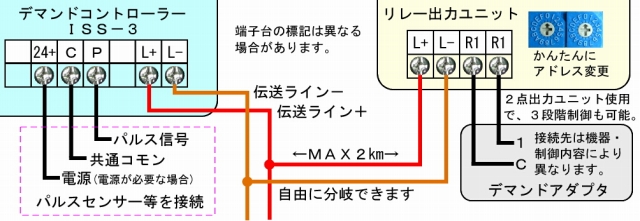

 デマンドコントローラーの電源(AC100~240V)以外に必要な接続は下図のとおりです。制御グループはロータリーSWで設定できるので、順番などを気にせず設置工事ができます。関西電力管内の時限パルスにも対応しています。





見積書をご希望される際は、以下の点についてお知らせください。
1.制御点数  リレー出力ユニット数=デマンドアダプタの数です。マルチタイプ(1つの室外機で複数の室内ユニットに対応)の場合もありますので、仕様書・メーカー等でご確認ください。
2.ブロック図  電力メーター・デマコン・リレー出力の位置関係(距離)がわかる簡単なブロック図(手書きでもOK)
3.LAN対応  設定は本体タッチパネル、データ移動はUSBメモリで可能です。LAN経由で管理されたい場合は、LAN対応ソフトをご指定ください。
4.現地設定の有無  空調機側でデマンド入力に対応したモード設定等が必要な場合があります。
    その他、オプション対応など

まず監視・記録から始めて自動制御を検討したい場合は
PCデマンド監視装置がおすすめです。
