受電監視、サブ変電所監視 電力管理システム
省配線多重伝送を使用した受電管理(サブ変電所監視)
管理装置を安価に設置するために
- 測定管理はトランス、ブレーカ、配線の余裕度と漏電、省エネを主に管理する。
- 測定も既設計器のVT,CTの信号をそのまま有効利用する。
- すべて分割型CTを採用し停電をしない。
- 電流測定は最大値と1分間の平均値を測定記録する。
- これらのデータは24時間365日保存する。
- データはエクセル等で加工できるファイル形式とする。

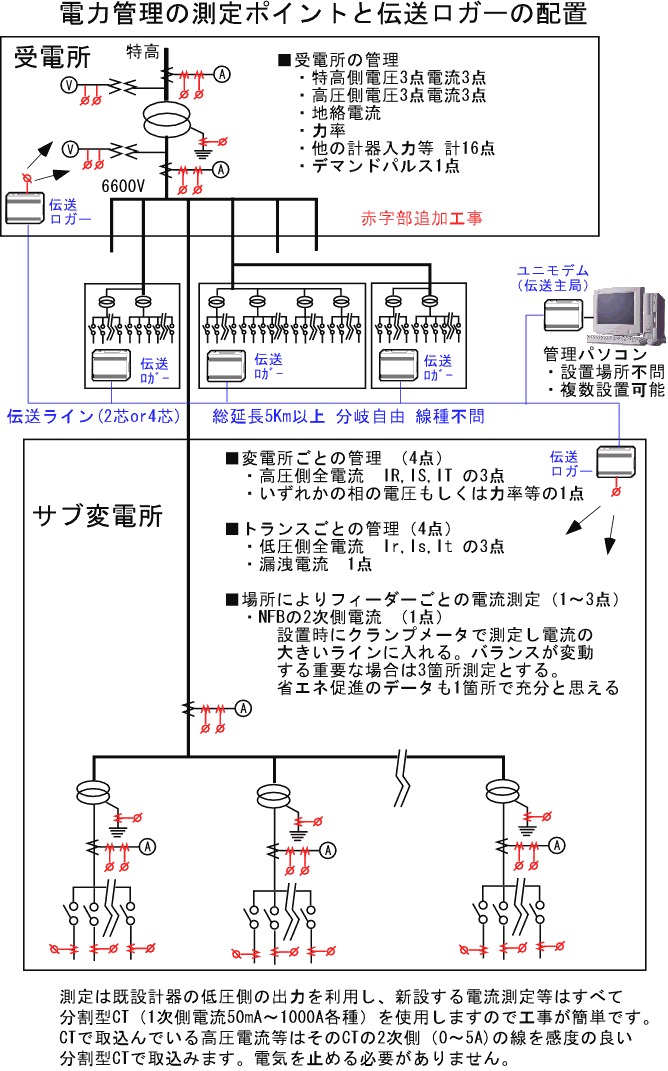

システム構成

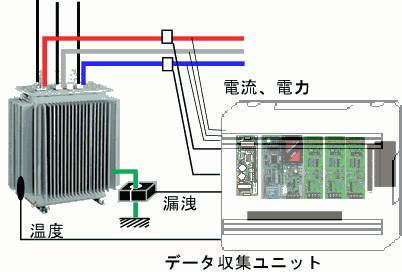

トランスの管理
詳細は個々の規模、内容により変わりますのでお問い合わせください。
| 機器構成 | ||
| パソコンインターフェースPDF | アナログ入力ユニットPDF | 交流電圧入力ユニット |
| 関連ページ | ||
| シーケンサと伝送 | 多点温度管理 | |
(0970)
ユニバーサルラインの「Ｎ対Ｎの通信がほぼ制限なく自由にできる」という特徴を活かした、省配線できめの細かい管理のできる電力管理（受電管理・受電監視)システムです。
