長期間の互換性を踏襲している省配線システム－ユニバーサルライン！ 　　　　　　　お問い合わせ 06-6336-1690

■256台の生産管理■
（稼動管理、進捗管理）
　

かんたん配線・・ジャンプ


２本の線をパラレルに接続して256台の機械の個別の生産管理ができます。既存のパトライト、制御版、モーター等からの運転、停止状態を接点もしくは電圧で取込み既存設備の信号をそのまま生かして工場中の機械、設備、工程等の一元管理が可能になります。

ユニークな伝送を使用するので工事が簡単です。
既存の情報をそのまま集めて集中管理
（運転ランプの状態を覗き見します）

    　

　


　 概要

　■工場などの機械や設備などの運転信号や故障信号を一元管理します。

　■積層表示灯や制御盤の運転信号、監視盤の故障信号などをそのまま
　　　２本線で取込み 256台まで稼働率などを個別に集計ができます。

　■汎用の記録ソフトを使用してローコストで個別機械の稼動時間、停止回数、
　　生産数などが集計できます。現状の稼動状況も表示されます。

ランプで 生産管理が可能になります」


　　 緑ランプの点灯の立上りで作業開始時間を

　　緑ランプの点灯時間の合計で１日の稼動率を

　　緑ランプの点滅の回数の集計で停止回数を

　　緑ランプの消灯の時間測定で段取り時間を

　　赤ランプの点滅の回数の集計で故障停止回数を

　　赤ランプの点灯時間の測定で故障処理時間を

　　赤ランプの点灯時間の合計で故障停止時間を

　

　

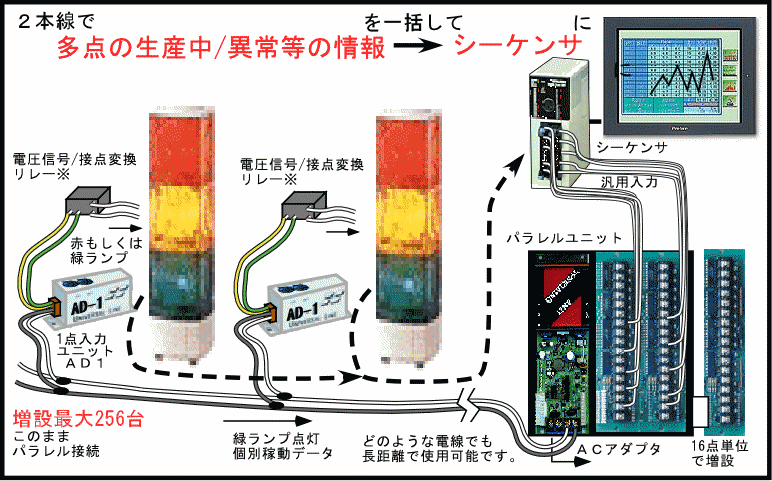

シーケンサで多点のリアルタイムな生産管理が可能になります。

２本の配線をパラレルに接続するだけでリアルタイムな生産管理が可能になります。

　




パソコンにより更に多点の進捗管理と自動記録ができLAN経由で見ることも可能です。

通信コマンドを公開していますので独自の管理ソフトを組むこともできます。



既存の接点信号でさらなる有効利用　接点信号で工場の見える化！





　


機器ラインナップ

型番
名称等
備考
１点伝送入力ユニット
パラレルユニット(32出力用)
RS232C変換ユニット
RS232Cケーブル
Dsub9ピン用
ACアダプタ
AC12V1A

用途

設備稼働率、機械稼働率、駐車場稼働率、生産稼働率、システム稼働率、回転稼働率、ボイラー稼働率、工場稼働率、
風力発電稼働率、機械加工稼働率、総合稼働率、設備総合稼働率、印刷機稼働率、製造工業稼働率等の向上に

稼働監視について詳しくはこちら
