エネルギーデータの取り出し方法




信号の種類
パルス信号

使用エネルギ量ごとに一定の接点もしくは無接点信号あるいは4-20mAのON/OFF信号が出力されます。
4-20mA電流パルスの場合は無電圧接点もしくはオープンコレクタに変換するか当社の変換ユニット[ItoC]ユニット経由で伝送カウンタに取込みます。
1 パルス当りの実使用量は登録項目の乗率設定で行います。
計器によってはパルス積算ごとにON/OFF接点の反転する3線式の計器もありますがその場合は2本の線を接続して使用し、乗率を更に×2とします。

アナログ信号
電力、蒸気使用量が4-20mA、0-5V等の場合には市販の[アナログ-パルス]変換ユニットが必要です。



電力信号の取込み

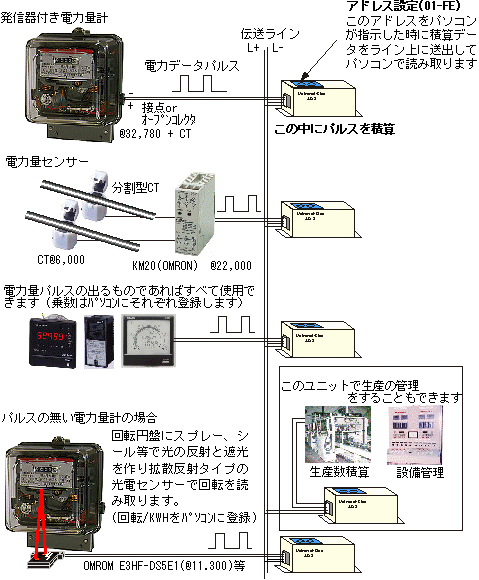

電力信号の取込みはそれぞれ下記のような方法があります。


光電センサーの回転を外から読み取る方法は 参考例で外乱光、取付
け方法等個々に 特殊になりますので現場での実験や加工が必要です。

パルス付きでない電力量計の回転円盤を外から検出する方法はセンサーの取り付け位置を誤動作の無いような位置に固定することが必要です。
場合によってはパルス付電力量計に取り替えるほうが工事も含めたコストは他の場合よりも安くなる場合もあります。

パルス付き電力計
(省エネ用に特販価格で販売しています。お問合せ下さい。三菱電機製)

蒸気、ガス、エアー、水道等の使用量の取込み

  各流量計のメーカーのホームページをご覧下さい

大阪フローメーター工業(株)面積式流量計,各種流量計
(株)エステックマスフローコントローラ,流量計
(株)キーエンス流量センサ,デジタル流量センサ
エンドレスハウザージャパン㈱ 各種流量計(質量流量計,電磁流量計,超音波流量計)
リコーエレメックス水道メータ ガスメータ
東京計装(株)流量計
(株)東京フローメータ研究所 各種流量計,オゾン水分解器,フローエコロジー
東京流機工業(株)流量計,マスフローメータ
(株)東陽テクニカ各種露点計,マスフローコントローラ
日機装 産業機器カンパニー 流量計
(株)ノーケン流量計(超音波式開水路流量計)
日立金属(株)デュアルレンジマスフローコントローラ
フローテクノサービスMFC専用チェッカー
山武産業システム(株) 各種流量計,各種圧力計,各種制御機器
山本電機工業(株)各種流量計,粉体用流量計,小型流量計
ユーアイニクス(株)流量バッチカウンタ,瞬時/積算流量指示計
(株)リガルジョイント流量センサー
(株)リンテック・デジタルマスフローコントローラ
愛知時計電機㈱ 水道メータ
㈱金門製作所水道メータ、ガスメーター
