個別ストリングの発電電流グラフ

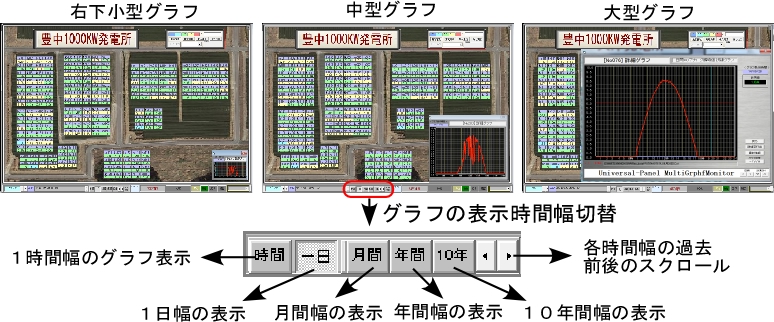

ストリングごとの電流グラフは常時表示の有無、表示位置、グラフ寸法等自由な配置が可能で、異常と思える

数値をクリックすることで即座に当日、前日、当月、前月等のグラフを表示させ、問題点を探ることができます。

個別ストリングのグラフ表示



個別ストリングの連続計測グラフ例

グラフ目盛は上下0-10Aです。時間軸は※印を除いてすべて24時間幅です。


一日中日本晴れ

能力の低いストリング

晴れ⇔曇り急変

昼前に曇り

陽のさす曇り

やや明るい曇り

瞬時の強烈な日差し

夕方晴、雲の反射で最大

終日雨天、売上低迷

パワコン朝から故障

パワコン昼前故障

パワコン故障発見遅延

午前曇り午後快晴

快晴で午後に影

快晴で朝方に影

正午が最低

雲移動の晴天

左の拡大1時間グラフ※
左右のグラフは2社のパワコンを使用している、同一太陽光発電施設のAパワコン左側とBパワコン右側のストリングの電流グラフです。
Bパワコン側は折角の好天気なのに電流制限をしているのがわかります。B側のすべてのストリングはパワコン側でピークカットされています。
これも同一施設の、13時過ぎのグラフです。
数値表示が左側が7.9Aを示し、右側が0.7Aを示していました。ほとんどが赤色の中に一か所青色が
あるので直ぐに気が付きました。季節で変動する木立の陰が原因でした。
これも同一日のグラフです。ダイナミックな雲の動きと木々の影との組合わせて時々刻々発電量が個々に変動します。
連続計測監視の方法はこのように、瞬間の計測では発見し難い問題点を「見える化」します。

長期スパンのグラフ

グラフ表示の幅は瞬時に[時]、[日]、[月]、[年]、[10年]と瞬時に切替ができます。

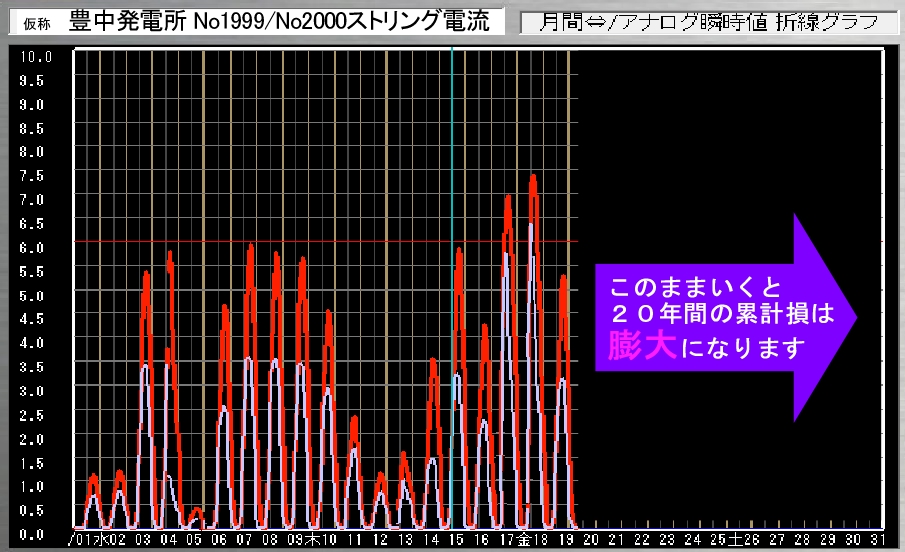

下は1ヶ月スパンで2つのストリング電流を同時にグラフ表示させたものです。

更に時間幅を拡大すると高さ(最大電流)だけでなく同一日の、時間ごとの差も意外とあるものです

このようにストリング電流の連続計測監視は多くの情報を「見える化」してくれます。

誰にでも管理できる「見える化」による情報表示は長期間の売電損失を未然に防いでくれます。
