個別ストリングの計測監視画面

個別計測のストリング監視画面は装置全体の「見える化」です。
数値詳細グラフで異常ストリングがすぐに把握できます!

数値での表示は、すべてのストリングの状態を①発電電流、②発電効率、③最大電流、
④劣化検証の4種類の異なる切り口による長期管理に欠かせない重要な情報を表示します。
ミドルソーラー

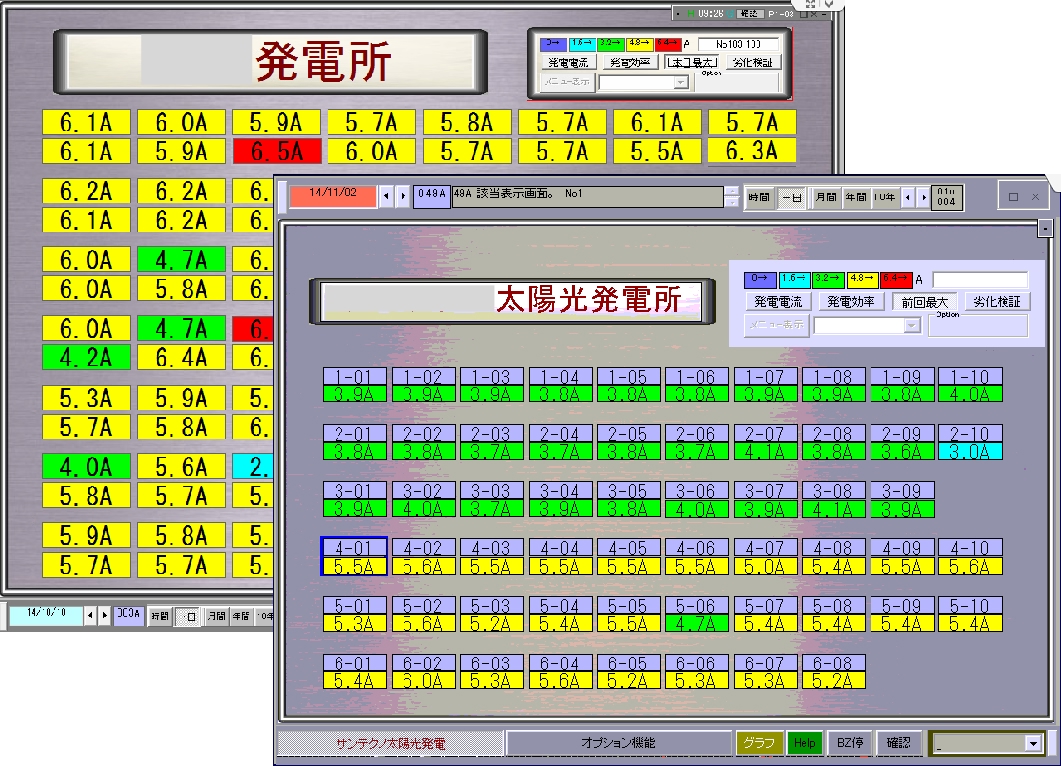

数値表示は左側のような数値表示のみと右側のような2段の名称付き表示があります。



100ストリングと57ストリングの発電電電流の画面です。色と数値で瞬時に全体の状況を正確に把握できます。
右側はフォーマ網を使った遠隔地より見た監視画面ですので背景のグラデーションの解像度を落としています
が計測値やグラフは詳細に管理できます。

右画面の上下3段ずつ色が違います。このように設置方角、仰角、種別が少しでも異なるとその差違を明確に
表します。
ストリングを青カーソルで選択して画面下の[グラフ]ボタンを押すことで瞬時に任意な寸法のグラフを表示できます。

メガソーラー

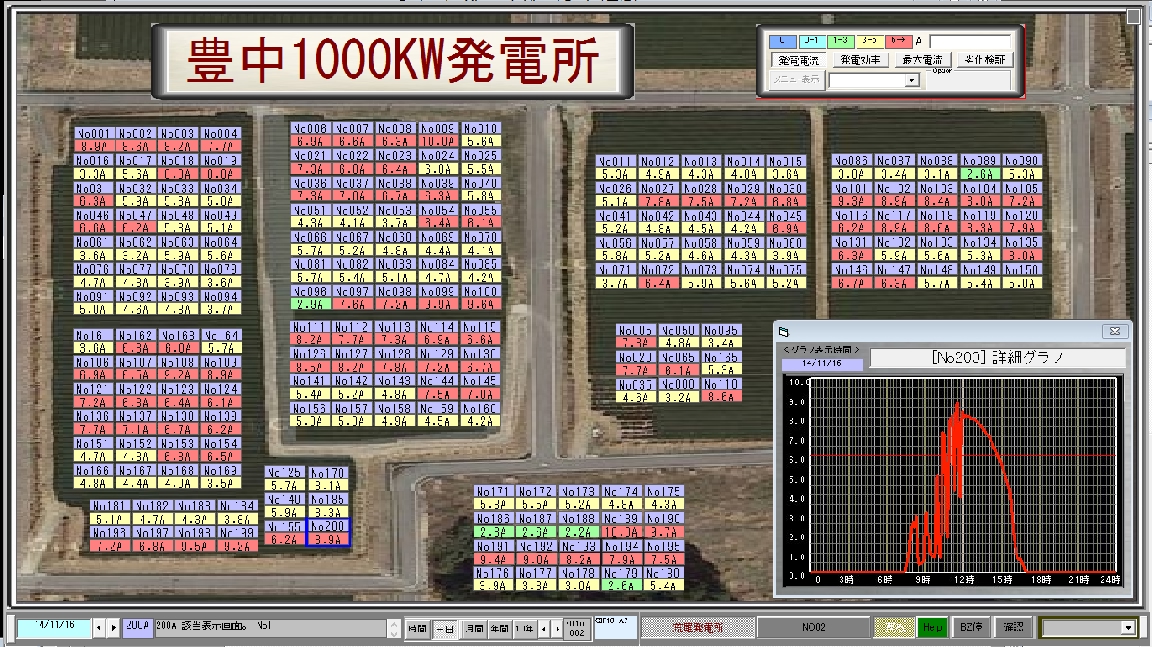

名称表示付きの200ストリングの構成例です。15.6インチの画面キャプチャーですの
で解像度が下がっていますが実物はこの15.6インチでも数値がはっきり見えます。


各ストリングの表示枠は電流を表し、電流値に応じた色の範囲で表示しています。それぞれのストリングの表示枠は大きさ、表示位置

等を自由に変更できます。また画面全体の背景も図面や写真、マップ等の任意な画像にかえることができます。24インチ以上のモニタ

ーに変えれば10MW程度でもすべてのリアルタイムな個別ストリングの発電電流を1画面で管理できます。


表示画面の切替

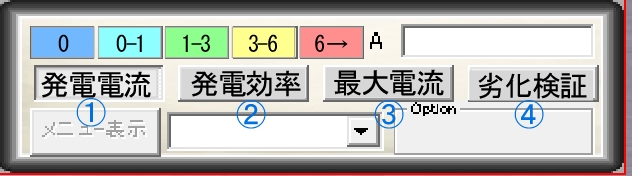

画面右上の表示切替パネルで主に4種類の表示ができます。



管理画面の基本は各ストリングごとの電流を数値と%に応じた色で表すリアルタイムな計測表示画面です。

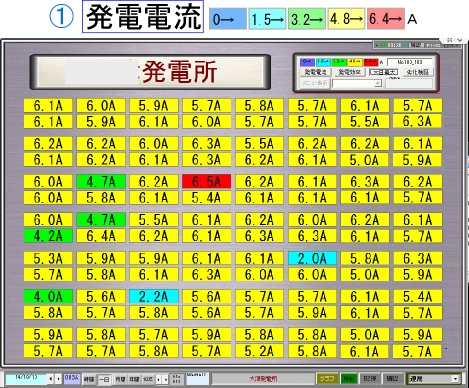

発電電流の表示

ストリングの基本性能の電流値を個別に詳細管理できます。

数値と表示色は発電電流に応じてリアルタイムに変化します。

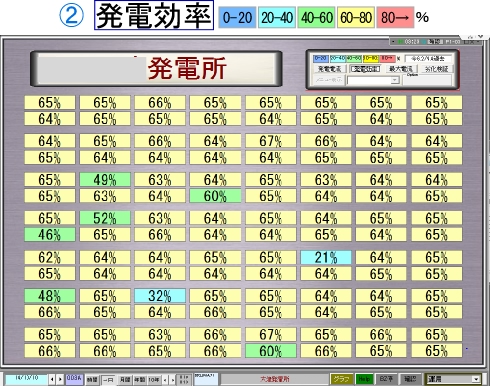

発電効率の表示

各ストリングの今までに記録した過去最大電流と比較した現在

の発電電流の割合(0-100%)をリアルタイムに表示します。

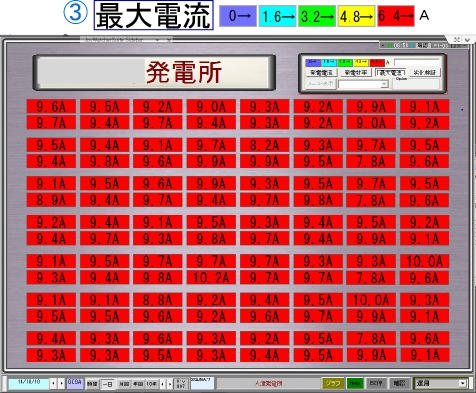

最大電流の表示

各ストリングの過去の 最大電流を表示します。(方位、仰角

等の設置条件も含めた個々の発電能力の基準となります。)

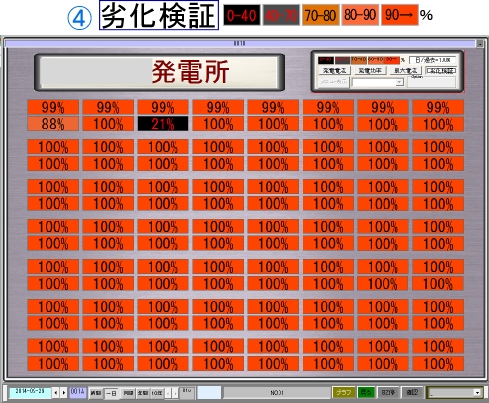

劣化検証の表示

過去の実績を元に各ストリングの劣化度を解析します。劣化の度合

の大きいストリングは警報履歴に記入し、メールで通報します。



この他にもストリングごとの総発電量比較等のオプション表示も各種ありますのでお問い合わせ下さい。
