長期間の互換性を踏襲している省配線システム-ユニバーサルライン!        お問い合わせ 06-6336-1690

           4-20mAや0-5Vのアナログ信号の複数の多重伝送が1対の配線で簡単にできます。(ローコストな価格のアナログ信号分配)

■アナログ分配器■

ユニバーサルラインの汎用ユニットです。2本の電線で8量のアナログ信号を送るアナログ信号分配器です。アナログ入力ユニットとアナログ出力ユニットとで構成されます。

A地点-----10Km------B地点

例えば既設の2本線の4-20mAの回線を8回線分に増設ができます。
( 2sqで10Km  1.25sqで5Km )

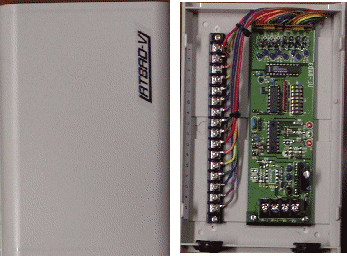

8点アナログ入力ユニット
SU8AD
1点アナログ出力ユニット
AT1DA







特徴
8量のアナログ信号を2本線で送れます。
0-5V、4-20mA、抵抗値等のアナログが長距離伝送できます。電圧/電流等
異なる種類の信号を混在して送る事もできます。

■1対の線で双方向にアナログ信号を複数送ることができます。

■途中分岐して複数箇所での取り出しが可能です
Point to Pointのみのアナログ伝送でなく途中分岐して、別の場所からそのまま
パラレル接続で取出せます。(4-20の電流もデジタル化されていて可能です。)

■1秒タイマで切替えて16量のアナログが送れます。セレクターやシーケンサ
やパソコンで選択するとさらに多点の計測が可能です。

どの様な電線でもケーブルでも使用できます。
シールドの無い裸線、予備線など電気の通るものであればどのよう な電線でも
この分配器を利用して複数のアナログ信号を送ることができます。

■長い距離送ることができます。
線の太さとの関係がありますが2sqの電線であれば10Kmの長距離まで送ること
ができます。

ノイズに強い接点信号に置き換えた伝送方式です。
AC200V3相のモータの配線と平行配線しても誤動作しません。精度0.5%FS。

■時間遅れがほとんどありません。
10Kmの遠隔地に送っても時間遅れは8量/0.5秒です。

■最大2000点まで1対の線で時分割により可能です。
ラインにパラレルにセレクター(AD14)を入れることで可能になります。
10Kmの遠隔地に送っても時間遅れは8量/0.5秒です。

■このままの線で接点分配器をつけることにより接点信号を約100点混在して
伝送できます。

■入力にボリュームを付け可変にし、2進の信号位置に1点デジタル出力ユニット
を付けることにより簡単に警報設定器ができあがります。





  アナログ分配器の用途
  ■コンビナート等の遠い場所のタンクレベルの複数表示を2本線で
  ■広い場所の多点の温度計測を2本線で
  ■トンネル、下水道の管理などで多芯のケーブルが引けない場所
  ■長距離で新たな線の敷設に工事費のかかる場合に既設線を利用して信号分配

■既設の細い配管を利用してた多点のアナログ計測など

  ■遠距離のポンプの流量、圧力、電流等を見ながらON/OFF制御など



          使用方法

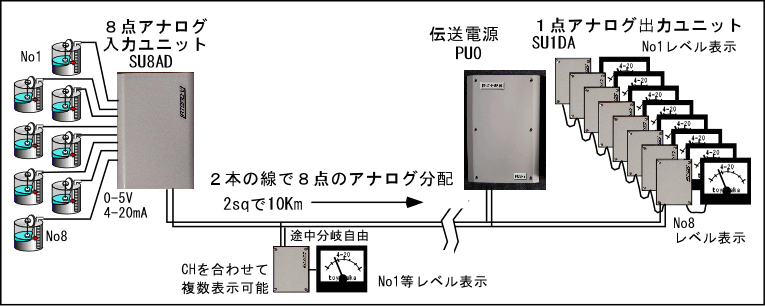

8点のアナログ入力→8点のアナログ出力の多重化

1対の線があれば複数のアナログ信号を簡単に送れます。

途中分岐が自由なので一つのアナログ信号を複数箇所か

ら監視計測することができます。

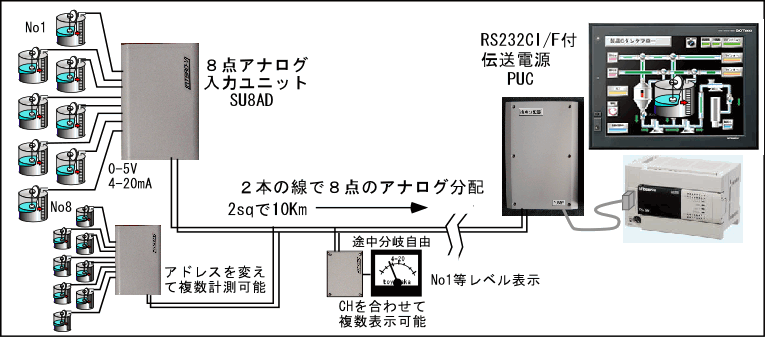

シーケンサで受けると更に便利です

RS232CI/F付の伝送ユニット経由でシーケンサからデータを取込みグラフィックパネルに表示させることで多点

の計測管理が簡単にきます。シーケンサを使用すると複数(最大255台)アナログユニットを選択して計測す

ことができますので 255x8=2040点のアナログ計測が時分割で可能です。工事費用等も含める従来のやり方

に比べてとはるかにローコストで多点のアナログの計測監視ができます。(計測速度8~16点計測/秒)

                                シーケンサーと伝送の組合せ(サンプルソフト有)


           動作

 (1)送り側の0-5V、1-5V、4-20mA等のアナログ信号はA/D変換されて2進のON/OFF情報となり伝送信号の接点位置に1,2,4,8,16,32

   ・・・・の重みとを持ってIDと共に割付けられて伝送ラインの隅々まで送られます。

 (2)信号の受け取り側はIDの一致したアナログ出力ユニットが重みの付いたデジタル信号をアナログ信号にA/D変換して 0-5V、

   1-5V、4-20mA等の信号レベルで出力します。

 (3)伝送される個々の信号の分解能は1/4096ですので詳細なアナログデータを送ることができます。

 (4)このため数mVの微弱な信号もA/D変換で接点信号レベルの2進数に置き換えられるので減衰することなく長距離伝送が可能にな

   ります。

 (5)機器構成はSU8AD、PU01、AT1DAと電源で動作します。 後は入力と出力のIDを合わすだけです。これらのユニットをパラレル

   接続するだけでして複数のアナログ信号が複数箇所で管理することが可能です。





機器仕様

使用電圧
DC24V
消費電流
PU0約400mA 他100mA
伝送方式
正負時分割多重伝送
伝送アナログ点数
8点(選択方式で2000点)
分解能
12BitA/D変換(1/4096)
伝送遅延
約0.5秒/8量当り
入力インピーダンス
0-5V用150KΩ 4-20mA用200Ω
精度
0.5%FS
出力負荷
0-5V用1KΩ以上 4-20mA用600Ω以下
ユニット寸法
SU8AD-135x200x51  AT1DA-90x115x55




アナログ分配器のラインナップ

型番
名称
定格
備考
SU8AD-V
8点アナログ入力ユニット(電圧入力)
0-5V
SU8AD-A
8点アナログ入力ユニット(電流入力)
4-20mA
AT1DA-V
1点アナログ出力ユニット(電圧出力)
0-5V
AT1DA-A
1点アナログ出力ユニット(電流出力)
4-20mA
PU01
伝送電源
24V
AD14
セレクター(時分割選択装置)
電源不要

アナログ多重伝送には最低PU01,SU8AD,AT1DAが必要です。




デジタル信号、やあるいはパルス信号の混在した複合システムも1対の配線で可能です。



他のアナログ計測と伝送の関連資料
      ■アナログの多点計測の方法
      ■各種の計測を混在して長期にロギング
      ■各種のアナログ信号の多重化の伝送例
      ■アナログ2000点計測のページ






           ローコストな価格でアナログ信号の分配がすぐにできます。







用途

■各種の電圧計測監視の増設に

高電圧計測、低電圧計測、アナログ電圧、電圧計測、微小電圧計測、、電圧計測器、計測電圧、、計測vba電圧、電気電位差電圧測定、電圧測定、電圧測定表、バッテリー電圧測定、雑音端子電圧測定、微小電圧測定、交流電圧測定、電圧降下測定、高電圧測定、雑音端子電圧測定方法、リップル電圧測定、バッテリー電圧測定方法、微弱電圧測定、電圧測定法、電圧測定ソフト、データロガー電圧測定、絶
縁抵抗測定電圧、誘導電圧電圧測定、電池電圧測定、vb電圧測定、直流電圧測定、インバーター出力電圧測定方法、パソコン電圧測定、対地電圧測定、直流電圧測定方法、電圧測定回路、電流電圧測定、サイリスタ位相制御電圧測定方法、車両実施基準電圧測定、電圧測定コンセント、電圧測定テスタ、電圧測定クランプ、電圧測定簡易、、周波用電圧測定、テスター電圧測定、三相交流電圧測定三相交流電圧測定方、残電圧測定、絶縁破壊電圧測定法、残留電圧測定、車バッテリー電圧測定、非接触電圧測定、100v電圧測定、パルス電圧測定、電圧測定電圧計、高電圧電源、高電圧、高電圧プローブ、高電圧ケーブル、高電圧発生器、、高電圧測定器、高電圧リーク測定

■各種の電流の監視計測の増設に

アナログ電流、電流計測、電流計測器、電流計測方法、漏れ電流計測、微小電流計測、カレントプローブ電流計測、実効値計測交流電流、単相三線式電流計測、微少電流計測、デジタル電流計測機、抵抗電流計測、消費電流計測、電流計測回路、電流測定、漏れ電流測定、漏洩電流測定、電流測定方法、直流電流測定、微小電流測定、漏洩電流測定方法、突入電流測定、高速微小電流測定、電流測定用テスター、迷走電流測定、漏れ電流測定方法、高調波電流測定、インバーター現場電流測定、微少電流測定回路、溶接電流測定、電流測定回路、ポンプ電流値測定、エレベータ漏れ電流測定、微少電流測定、インバーター電流測定、交流電流測定、電流値測定抵抗モータ、リーク電流測定、低周波電流測定、大電流測定、漏洩電流測定法、電流値測定、テスター電流測定、漏れ電流測定コンデンサー、テスタ電流値測定、医療機器漏れ電流測定方法、消費電流測定、溶断電流測定方法銅リード、管電流測定方法、落雷電流測定、サーボモーター電流測定、単相三線電流測定、直流電流測定方法、rf電流測定、テスター電流測定方法、リプル電流測定方法、自動車電流測定、電池電流測定、交流モータ突入電流測定方法、交流電流測定回路、臨界電流測定測定方法、負荷電流測定、溶接機電流測定、直流電流測定鉄道、ac電流測定、電流測定方法クランプ、オルタネータ電流測定、地絡電流直流測定、突入電流測定方法、電流プローブ測定方法、高圧電流測定、モーター電流測定、洩れ電流測定、高周波電流測定、コンバータ電流測定、labview電圧電流測定、オシロスコープ電流測定 方法、ネオントランス電流測定、ピーク電流測定、三相電流測定、患者測定電流、グロー放電電流測定方法、システム基板電流測定、リーク電流測定フォトダイオード、放電電流測定プラズマ、b種漏洩電流測定、labview電流測定、クランプメーター電流測定方法、コレクタ遮断電流測定回路、シャント抵抗電流測定、テスター電流値測定 、ポンプ電流値測定方法、モータ電流値測定、位相制御電流測定、単相三線電流測定回路、太陽光発電電流電圧測定法、抵抗器電流雑音測定、過電流測定アルマイト、電子工作電流測定方法、電流過渡測定、過電流継電器、過電流、過電流保護、過電流遮断器、過電流強度、過電流継電器設定、地絡過電流継電器、過電流継電器試験、過電流遮断機、過電流防止ブレーカー、過電流保護装置、過電流リレー、過電流継電器整定、接点過電流、過電流検出、オムロン過電流継電器、モーター過電流、誘導型過電流継電器、過電流防止装置、過電流電気火災、過電流検出リレー、電流計算100v過電流、過電流音声警報装置、富士電機過電流継電器、地絡過電流、過電流検出器、瞬時過電流、過電流漏電 ブレーカー、過電流破壊、過電流火災、過電流原因、ポンプ過電流、過電流プロテクター、過電流警報、電線過電流、モータ過電流 原因、過電流保護抵抗トランジスタ、



■いろいろなアナログ信号の計測測定の増設に

電気抵抗計測器、電気抵抗測定、電気測定、電気伝導度測定、電気測定方法、電気測定制御、電気化学測定装置、コンデンサー電気容量測定、電気伝導率測定、電気イオン内径測定、電気化学測定腐食、電気伝導度測定回路、電気伝導度測定装置、電気測定精度基準、電気防食測定装置、電気絶縁抵抗測定、パルスマスク測定電気、電気測定記録表絶縁、測定電気伝導度、電気メガー測定、車両電気ノイズレベル測定、電気ノイズ測定、電気抵抗測定測定原理、電気測定器具動作原理、低圧絶縁測定電気設備技術基準、車両電気ノイズレベル測定スペアナ、電気抵抗測定装置、電気抵抗測定原理、電気回路電位測定、、気伝導率計伝導率測定、電気伝導度測定法、電気絶縁測定、漏電、漏電遮断器、漏電ブレーカー、漏電遮断機、漏電火災警報器、漏電リレー、漏電火災、漏電警報器、漏電チェック、三菱漏電遮断器、エアコン漏電、漏電警報機、漏電電流、漏電テスター、漏電電流基準、漏電火災警報器試験器、漏電警報、漏電チェッカー、漏電対策、漏電測定、漏電防止、漏電遮断、漏電修理、漏電継電器、漏電地絡、漏電検出、漏電測定器、漏電調査機器、漏電検知、漏電検知器、漏電点検、漏電監視、漏電計、igr漏電、漏電センサー、漏電警報 リレー、



■いろいろなアナログ信号の記録(ロギング)の増設に

計測器データロガー、データロガー、ロガー、温度ロガー、温度データロガー、データロガー温度、熱電対データロガー、温湿度データロガー、温湿度ロガー、オシロロガー、電圧ロガー、温度計データロガー、多チャンネルデータロガー、電圧データロガー、データロガー温度計、高精度 データロガー、スイッチロガー時間測定、抵抗ロガー、気圧ロガー、温度ロガー耐熱、圧力ロガー、温度センサーデータロガー、温度湿度ロガー、自作データロガー、耐熱データロガー、圧力データロガー、サーモロガー、エクセルロガー、リークロガー、高温データロガー、データ収集、データ収集装置、plc データ収集、データ収集システム、データ収集表示器、ポータブルデータ収集、


■温度、湿度、圧力、流量、レベル測定管理の追加に

圧力計測、圧力モニター計測、圧力計測 器、ラジエーターコア圧力計測、圧力分布計測、流量計測メーター歴史、ガソリン流量計測、熱線式流量計測、流量計測器、瞬時流量計測、流量計測法、粘性流体流量計測、微量液体流量計測、微少流量計測、粒体流量計測、レベル計測、レベル計測器、bsレベル計測器、レベル計測測量、流量計測、温度計アナログ出力、温湿度計アナログ出力、cpu温度計測、温度計測、温度計測機器、計測機器温度計、電気計測熱電対、圧力測定、圧力測定フィルム、圧力分布測定、圧力測定シート、圧力測定計、圧力損失測定、プレス圧力測定、圧力分布測定システム、ロール圧力分布測定、圧力センサー測定、圧力角誤差測定、冷媒圧力測定、圧力測定pdf、爆発圧力測定、圧力測定ラベル、屋内消火栓圧力測定、揚圧力測定、ガス圧力測定、圧力測定原理、圧縮圧力測定、接触圧力分布 微少 圧力 測定、管内圧力測定、圧力その測定 水力学、圧力分布測定 方法、力測定方法、圧力測定法、圧力測定紙、圧力試験測定、圧力測定記録計、流量測定、河川流量測定、流量測定原理、流量測定方法、尿流量測定、配管流量測定、蒸気流量測定、流量測定空気、流量測定法、堰流量測定、尿流量測定装置、ガス流量測定、河川水流量測定、エアー流量測定、ダクト内の流量測定、排気ガス流量測定、オリフィスによる流量測定原理、オリフィス式 流量測定、排ガス流量測定、最小流量測定、空気圧縮機流量測定、谷流量測定、超音波流量測定、ファン流量測定、冷却水流量測定、空気流量測定、オリフィス流量測定、微量流量測定、微少流量測定、液体流量測定、熱線流量測定、透過流量測定、流量測定差圧原理、流量測定水、尿流量測定検査、レベル測定、騒音レベル測定、振動レベル測定方法、機械レベル測定、振動レベル測定、臭気レベル測定、電波レベル測定、入力レベル測定、レベル測量測定 方法、伝送レベル測定、配達レベル測定荷主、jis振動レベル測定方法、タンクレベル測定計算、測定方法レベルメーター、等価騒音レベル測定方法、温度計測器、湿度計測器、



■センサー情報の追加に

アナログセンサー、距離計測、赤外線センサー、感センサー、光センサー、加速度センサー、コーナーセンサー、臭いセンサー、電流センサー、タッチセンサー、振動センサー、スカイセンサー、水温センサー、湿度センサー、磁気センサー、流量センサー、近接センサー、エリアセンサー、光電センサー、漏水センサー、クランク角センサー、水位センサー、変位センサー、スピードセンサー、ラインセンサー、センサースイッチ、イオセンサー、イメージセンサー、マグネットセンサー、ノックセンサー、液面センサー、静電容量センサー、ダイアセンサー、角度センサー、壁裏センサー、距離センサー、傾斜センサー、センサーネットワーク、回転センサー、レーザーセンサー、センサー種類、フィールドセンサー、エレクトロニクスセンサー、照度センサー、焦電センサー、カラーセンサー、車速センサー、衝撃センサー、トルクセンサー、モーションセンサー、雨センサー、フローセンサー、



■あらゆる物理量の計測測定の拡張に

レーザー計測器、計測器精度チェック、アナログノイズ計測、アナログ出力配線長、アナログ出力デジタル出力、地震計アナログ出力、アナログ出力ユニット、温度アナログ出力、振動計測、直線距離計測、放射線計測、レーザー計測装置、振動計測装置、気泡径計測装置、計測機器ロード セル、距離計測機器、電気保安計測機器、ガス計測機器、燃費計測機器、厚み計測機器、精密計測機器、レーザー計測機器、海洋計測機器、内径測定機イオン、電気事業法ばい煙測定、電気伝導計塩分測定、電気用品雑音強さ測定方法、真空計器、航空機計器、計測器定期検査、紫外線計測器、放射線計測器、タイム計測器、臭い計測器、三次元計測器、燃費計測器、2次元計測器、速度計測器、環境計測器、粉体計測器、振動計測器、電磁波計測器、デジタル計測器、音響計測器、ph計測器、振動測定、振動加速度、振動試験、振動対策、振動解析、振動モータ、エンジン振動、振動機、振動測定器、振動周波数、振動レベル、音振動実験、振動エネルギー、回転信号、エンジン回転信号、



■省エネ計測の追加に

電気使用量測定、電気料金計測、電気料計測、電気代測定、室内温度測定、流量計測装置、ガス流量計測、液体流量計測、天然ガス流量計測、



■新たな計測変換情報の追加に

アナログパルス変換、光アナログ変換、アナログデジタル変換、アナログ信号切替、アナログ入力、アナログ入力ユニット、計測器、計測機器、計測器校正 、燃費計測、計測制御、計測ノイズ信号対策、電子計測器、校正計測器、計測装置、電子計測機器、気計測機器、計測電気機器、工業用計測機器、工業用計測制御機器、232c計測機器、タイム計測機器、計測機器医療、計測機器工業計器、計測機器校電気計測器、電気電子計測、電気代計測、電気回路組み立て計測、電気計測許容誤差、計測方法電気、電気化学測定、電気応用測定電気制御、出来形測定様式電気設備、 電気光学効果測定、電気測定機器、金属錯体電気化学測定、パルス信号、信号発生器、デジタル信号処理、信号変換器、差動信号、電流電圧変換、電圧変換機、電圧電流変換、周波数電圧変換、電圧変換方法、電圧周波数変換、直流電圧変換、バッテリーテスタ、リークテスタ、サーキットテスタ、テスタ、アーステスタ、クランプテスタ、排気ガステスタ、マルチテスタ、トルクテスタ、圧力テスタ、漏電遮断器 テスタ、検電テスタ、リークテスター、バッテリーテスター、スモークテスター、ケーブルテスター、クランプテスター、トルクテスター、アーステスター、



これらの計測及び一元管理ができます。

ユニバーサルラインを使用した多点のアナログ計測は上記のように多くの用途があります。







          ローコストな価格のアナログ信号分配器で0-5V、4-20mAのアナログ信号の伝送が簡単にできます。



     ■究極の省配線システム LAN+無線+多重伝送

新製品発売!
