     省配線の接点多重化装置(接点信号分配器)

ローコストで接点分配! 1対の簡単な配線で多点の監視と制御



■長距離接点分配器■

ユニバーサルラインの汎用ユニットです。2本の電線で複数の接点信号を送る装置です。 主装置と副装置がありどちら側からでも複数の接点信号を2本の電線を利用して離れた相手方の場所に送ることができます。



A地点-----10Km------B地点

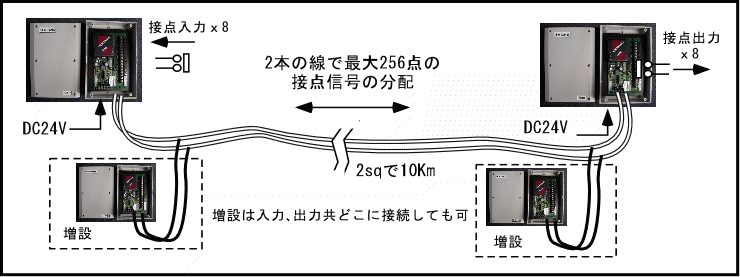

離れたれた場所でどんな電線でも2本線あれば最大256点の接点信号の双方向の伝達が可能です。
( 2sqで10Km  1.25sqで5Km 東北自動車道のSA、小倉モノレール等で使用)

8点の長距離接点分配





特徴

どの様な電線でもケーブルでも使用できる接点信号分配器です。
シールドの無い裸線、既設配線や予備線など電気の通るものであればどのよう
な電線でもこの接点分配器を利用して接点信号を送ることができます。

長い距離送ることができる接点信号分配器です。
線の太さとの関係がありますが2sqの電線であれば10Kmの長距離まで送ること
ができます。

■多くの接点信号を2本線で送れます。
最小構成は8点の接点信号ですが8点単位の増設装置をその線にパラレルに接続
するだけで最大256点までの接点信号が双方向で送ることができます。

ノイズに強い接点分配の伝送方式です。
AC200V3相のモータの配線と平行配線しても誤動作しません。

■途中分岐が無制限に可能な接点信号分配器です。
Point to Pointのみの接点分配でなく途中分岐しての分配もできるので広域に分散
した多点の施設の相互管理が2本線で可能になります。

■時間遅れがほとんどありません。
10Kmの遠隔地に256点の接点信号を分配して送っても時間遅れは僅か0.5秒です。




  接点分配器の用途
  ■コンビナート等の広い場所での遠くのポンプの遠隔制御や構内の全体の設備管理に
  ■長距離で新たな線の敷設に工事費のかかる場合に既設線を利用して信号分配に
  ■トンネル、下水道の管理などで多芯のケーブルが引けない狭い場所に
  ■高速道路の水銀灯切れ監視など長い場所の監視に
  ■鉄道線路、駅などの設備関連の各駅の監視と制御に
■既設の細い配管を利用して監視,制御、管理の機能を拡大できる古いビルの リニュアルなどに



          使用方法

これだけで動作します。 ほとんどの既設配線が使用できます。   (かんたん配線)



機器仕様

使用電圧
DC24V
消費電流
約400mA
伝送方式
正負時分割多重伝送
伝送接点点数
256点
伝送遅延
最大約0.5秒
入力電流
約1mA
出力接点定格
50V0.5A
ユニット寸法
135W x 200H x 51D

 トンネル用伝送、ポンプ制御等の使用例



接点分配器のラインナップ

型番
名称
備考

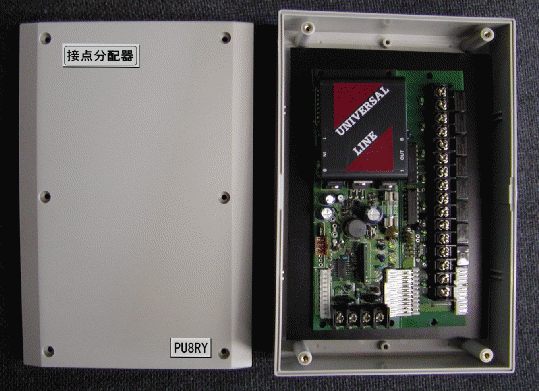

PU8IN
8点入力付伝送ユニット
伝送機器一覧
価格表
SU8RY(N)
8点出力付伝送ユニット



アナログ信号、やあるいはパルス信号の混在した複合システムも1対の配線で可能です。



他の接点信号伝送の関連資料
      ■多芯ケーブルの予備線を利用した伝送
      ■広域に分散したN:Nの双方向通信
      ■接点を利用した工場の「見える化」の伝送例
      ■既設配線を多重化する各種の方法
