ユニバーサルラインに使用できる電線の種類と分岐方法





電線の使用量が百分の一になる方法




ユニバーサルラインに使える電線の種類

どのような線、電線、ケーブルでも電気が通り、絶縁がしっかりしているものであればすべて使用できます。

使えないのは抵抗値が極端に大きい(100Ω以上)電線、切れ掛かっている線、線間絶縁の悪い線あるいは大地

リークしている線や他で使用している電圧の乗っている電線は使用できません。

多芯ケーブル、同一配管の予備線も伝送ラインとして使えます。また通常はご法度のインバータモータの動力

線と同一配管の予備線でも50~100m程度であれば24Vの弱電通信ですが伝送ラインとして使用できます。特にツイス

トペアのシールド付のケーブルや電線である必要はありません。

電線として使用するメタルの抵抗値が大きくなければステンレスワイア、アルミ線、鉄線、補償導線、2本のシールド線

外側、光ケーブルの内部線、裸線、トロリー線、スリップリング経由でも伝送できます。

しかし予備の電線の場合で放送用やインターホン、電話等の同一ケーブルの予備線はクロストーク(漏話)が出

場合がありますので確認が必要です。


具体的な電線の種類には

CV線、CVV線、CVVS線、CPEV線、CPEVS線、AE線、OP線、VAケーブル、FF、RF、CT、VCT、VCTF、MVVS、IV、VSF、PVC、KV、VFF、5C2V等の同軸線、ACコード等各種の電線あります。

(詳細下記)




■ CCリンクやRS485等の
一般的メタル伝送ではケーブル(電線)長1.2Kmまでの距離制限、一筆書きの配線、分岐方法制限、接続局数32点までのノード制限、端末の終端処理が必要、指定したケーブル使用等の配線方法に各種の制限があります。

■ ユニバーサルラインはそれらの制限がほぼありません。予備の電線を使用し、伝送距離は1箇所で140km(約50kmx3系統)の納入例もあります。一筆書きの配線でもツリー状配線でもどんな方法の配線でも2芯が間違いなく接続されていれば確実に動作します。

■ 分岐する箇所、分岐点数はほぼ無制限です。接続局数は1点分散型が約1000点近くの納入例も多くあります。端末の終端処理は不要です。電線やケーブルの種別は問いませんが距離に応じた適度な太さと通常の線間、対地絶縁は必要です。分岐した各端末の終端処理は不要ですそこからのノイズ程度では誤動作はしません。







ケーブル(電線)の配線、分岐の方法

どのような分岐方法でもノイズに負けない伝送が可能です。

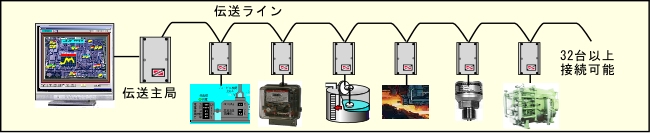

一筆書き配線

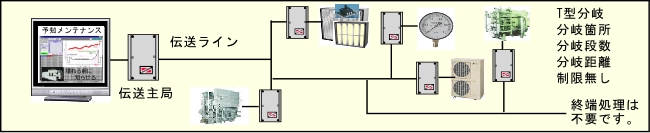

T型分岐

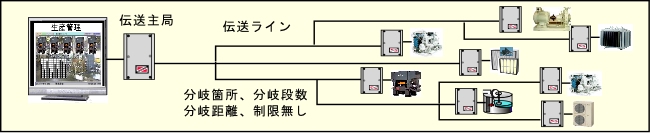

ツリー状分岐

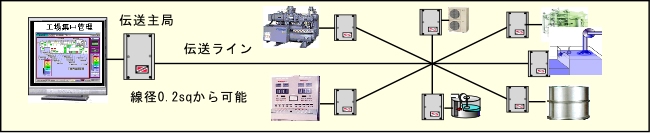

放射状分岐

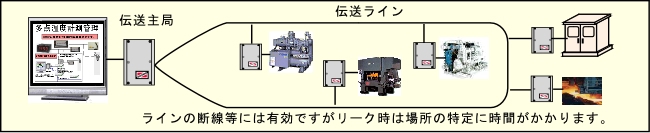

ループ配線

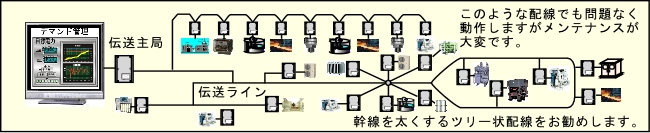

混在配線





電線の使用量が百分の一になる方法

 ●伝送距離と使用点数と電線径

ユニバーサルラインの伝送距離は電線の抵抗値と線間容量で大きく変わります。また途中で

T型分岐や放射状分岐が自由に可能ですが電線やケーブルの配線量が多いと線間の静電容量が

増えて最終端までの伝送距離は下がります。また伝送ラインの電圧で動作する2線式のタイプ

ユニットを多く使用する場合はライン電流を多く消費するので伝送距離が下がります。

長距離伝送で幹線の電線をするのは有効な方法です。細い電線をダブルやトリプルで使用

るのは電線の合成抵抗値が下がりますのでその分、伝送距離が伸びます。途中で線の太さが

変っても伝送には何ら影響を与えません。トータルで抵抗値が下がれば伝送には有効に作用し

す。24Vで伝送しますので多対ケーブルの予備線を使用するばあいは他の回線への影響等を

に確認して下さい。




ユニバーサルラインに使用できる電線、ケーブルの種類と略号



電線
IV、KIV、VSF、KV、エナメル線、補償銅線、シールド外皮、・・・

ケーブル
□C-□V   高周波同軸ケーブル(ポリエチレン絶縁編組形)75Ω
□C-□W   高周波同軸ケーブル(ポリエチレン絶縁編組形)75Ω
□C-FB   テレビジョン受信用発泡ポリエチレン絶縁ビニルシース同軸ケーブル
□C-FL   テレビ信号伝送用発泡ポリエチレン絶縁ラミネートシース同軸ケーブル
□C-FL-SS  テレビ信号伝送用発泡ポリエチレン絶縁ラミネートシース自己支持形同軸ケーブル
□C-HFL   テレビ信号伝送用高発泡プラスチック絶縁ラミネートシース同軸ケーブル
□C-HFLSS  テレビ信号伝送用高発泡プラスチック絶縁ラミネートシース自己支持形同軸ケーブル
□D-□V   高周波同軸ケーブル(ポリエチレン絶縁編組形)50Ω
□D-□W   高周波同軸ケーブル(ポリエチレン絶縁編組形)50Ω
1500VCXCV  1500V中間周波用架橋ポリエチレン絶縁ビニルシースルーケーブル
1CT     1種天然ゴム絶縁天然ゴムキャブタイヤケーブル
2CT     2種天然ゴム絶縁天然ゴムキャブタイヤケーブル
2PNCT    2種EPゴム絶縁クロロプレンキャブタイヤケーブル
2RNCT    2種天然ゴム絶縁クロロプレンキャブタイヤケーブル
3CT     3種天然ゴム絶縁天然ゴムキャブタイヤケーブル
3PNCT    3種EPゴム絶縁クロロプレンキャブタイヤケーブル
3RNCT    3種天然ゴム絶縁クロロプレンキャブタイヤケーブル
4CT     4種天然ゴム絶縁天然ゴムキャブタイヤケーブル
4E6     電磁シールドマイクロホンケーブル
4PNCT    4種EPゴム絶縁クロロプレンキャブタイヤケーブル
4RNCT    4種天然ゴム絶縁クロロプレンキャブタイヤケーブル
66kVCV   66kV架橋ポリエチレン絶縁ビニルシースケーブル
66kVCVT   66kVトリプレックス形架橋ポリエチレン絶縁ビニルシースケーブル
ACSR-OC   屋外用鋼心アルミ導体架橋ポリエチレン絶縁電線
ACSR-OE   屋外用鋼心アルミ導体ポリエチレン絶縁電線
ACSR-OW   屋外用鋼心アルミ導体ビニル絶縁電線
AEV     屋内警報用ポリエチレン絶縁ビニルシース電線ケーブル
AEV     警報用ポリエチレン絶縁ビニルシース電線ケーブル
AEV-S    警報用ポリエチレン絶縁ビニルシース電線ケーブル(遮へい付)
AEV-S-SS  警報用ポリエチレン絶縁ビニルシース自己支持形ケーブル(遮へい付)
AFC     警報用フラットケーブル
Al-OC    屋外用アルミ導体架橋ポリエチレン絶縁電線
APC-Z    耐火ケーブル
APC-ZC   高難燃(NH)耐火ケーブル
APK     耐熱電線
APK-C    高難燃(NH)耐熱電線
APP     警報用ケーブル
BCB     型熱電対用補償導線
CCP-AP   着色識別ポリエチレン絶縁ラミネートシースケーブル
CCP-APSSD  着色識別ポリエチレン絶縁ラミネートシース自己支持形ケーブル
CCP-P    着色識別ポリエチレン絶縁ポリエチレンシースケーブル
CCP-P-SSD  着色識別ポリエチレン絶縁ポリエチレンシース自己支持形ケーブル
CCV     制御用架橋ポリエチレン絶縁ビニルシースケーブル
CCVMAZV   制御用架橋ポリエチレン絶縁ビニルシース波付鋼管がい装ビニル防食ケーブル
CCV-S    制御用架橋ポリエチレン絶縁ビニルシースケーブル(遮へい付)
CE     架橋ポリエチレン絶縁ポリエチレンシースケーブル
CE6     架橋ポリエチレン絶縁ポリエチレンシースケーブル
CED     単心2個より(デュプレックス)形架橋ポリエチレン絶縁ポリエチレンシースケーブル
CED-S    単心2個より(デュプレックス)形架橋ポリエチレン絶縁ポリエチレンシースケーブル(遮へい付)
CEE     制御用ポリエチレン絶縁ポリエチレンシースケーブル
CEE-S    制御用ポリエチレン絶縁ポリエチレンシースケーブル(遮へい付)
CEQ     単心4個より(カドラプレックス)形架橋ポリエチレン絶縁ポリエチレンシースケーブル
CEQ-S    単心4個より(カドラプレックス)形架橋ポリエチレン絶縁ポリエチレンシースケーブル(遮へい付)
CE-S    架橋ポリエチレン絶縁ポリエチレンシースケーブル(遮へい付)
CET     単心3個より(トリプレックス)形架橋ポリエチレン絶縁ポリエチレンシースケーブル
CET6    トリプレックス形架橋ポリエチレン絶縁ポリエチレンシースケーブル
CET-S    単心3個より(トリプレックス)形架橋ポリエチレン絶縁ポリエチレンシースケーブル(遮へい付)
CEV     制御用ポリエチレン絶縁ビニルシースケーブル
CEV-S    制御用ポリエチレン絶縁ビニルシースケーブル(遮へい付)
CPEE    市内対ポリエチレン絶縁ポリエチレンシースケーブル
CPEE-SA   市内対ポリエチレン絶縁ポリエチレンシースケーブル(アルミテープ遮へい)
CPEV    市内対ポリエチレン絶縁ビニルシースケーブル
CPEV-S   市内対ポリエチレン絶縁ビニルシースケーブル(銅テープ遮へい)
CPEV-SA   市内対ポリエチレン絶縁ビニルシースケーブル(アルミテープ遮へい)
CPEV-SB   市内対ポ゚リエチレン絶縁ビニルシースケーブル(銅線編組遮へい)
CPEV-SLA  市内対ポリエチレン絶縁ビニルシースケーブル(アルミはく付きテープ遮へい)
CPEV-SSD  市内対ポリエチレン絶縁ビニルシース自己支持形ケーブル
CPEV-SSF  市内対ポリエチレン絶縁ビニルシース自己支持形ケーブル
CPEV-SSS  市内対ポリエチレン絶縁ビニルシース自己支持形ケーブル
CV     架橋ポリエチレン絶縁ビニルシースケーブル
CV6     架橋ポリエチレン絶縁ビニルシースケーブル
CVD     単心2個より(デュプレックス)形架橋ポリエチレン絶縁ビニルシースケーブル
CVD6    デュプレックス形架橋ポリエチレン絶縁ビニルシースケーブル
CVD-S    単心2個より(デュプレックス)形架橋ポリエチレン絶縁ビニルシースケーブル(遮へい付)
CV-F    架橋ポリエチレン絶縁ビニルシースフラットケーブル
CVMAZE6   架橋ポリエチレン絶縁架橋ビニルシース波付鋼管がい装ポリエチレン防食ケーブル
CVMAZV   架橋ポリエチレン絶縁ビニルシース波付鋼管がい装ビニル防食ケーブル
CVMAZV6   架橋ポリエチレン絶縁ビニルシース波付鋼管がい装ビニル防食ケーブル
CVQ     単心4個より(カドラプレックス)形架橋ポリエチレン絶縁ビニルシースケーブル
CVQ-S    単心4個より(カドラプレックス)形架橋ポリエチレン絶縁ビニルシースケーブル(遮へい付)
CV-S    架橋ポリエチレン絶縁ビニルシースケーブル(遮へい付)
CVT     単心3個より(トリプレックス)形架橋ポリエチレン絶縁ビニルシースケーブル
CVT6    トリプレックス形架橋ポリエチレン絶縁ビニルシースケーブル
CVT-S    単心3個より(トリプレックス)形架橋ポリエチレン絶縁ビニルシースケーブル(遮へい付)
CVV     制御用ビニル絶縁ビニルシースケーブル
CVVMAZV   制御用ビニル絶縁ビニルシース波付鋼管がい装ビニル防食ケーブル
CVV-S    制御用ビニル絶縁ビニルシースケーブル(遮へい付)
CX-CV    中間周波用架橋ポリエチレン絶縁ビニルシースルーケーブル
CX-CV    中間周波用架橋ポリエチレン絶縁ビニルシースルーケーブル
DV     引込用ビニル絶縁電線
DV□F    引込用ビニル絶縁平形電線
EM□C-□E/F エコケーブルポリエチレン絶縁耐燃性ポリエチレンシース高周波同軸ケーブル75Ω
EM□C-□W/F エコケーブルポリエチレン絶縁耐燃性ポリエチレンシース高周波同軸ケーブル75Ω
EM□C-FB/Fエ コケーブルテレビ受信用発泡ポリエチレン絶縁耐燃性ポリエチレンシース同軸ケーブル
EM□D-□E/F エコケーブルポリエチレン絶縁耐燃性ポリエチレンシース高周波同軸ケーブル50Ω
EM□D-□W/F エコケーブルポリエチレン絶縁耐燃性ポリエチレンシース高周波同軸ケーブル50Ω
EM4E6/F   エコケーブル電磁シールドマイクケーブル(耐燃性ポリエチレンシース))
EMAEE/F   エコケーブルオクナイ警報用ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMAEE/F   エコケーブル警報用ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMAEE/F-S  エコケーブル警報用ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(遮へい付)
EMAEE/FSSS エコケーブル警報用ポリエチレン絶縁耐燃性ポリエチレンシースケーブル自己支持形ケーブル(遮へい付)
EMAFC/F   エコケーブル警報用耐燃性フラットケーブル
EMCCE/F   エコケーブル制御用架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCCE/F-S  エコケーブル制御用架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(遮へい付)
EMCCP-AP/F エコケーブル着色識別耐燃性ポ゚リエチレン絶縁ポリエチレンシースケーブル(遮へい付)
EMCCP-P/F  エコケーブル着色識別耐燃性ポ゚リエチレン絶縁ポリエチレンシースケーブル
EMCCP-P/FSS エコケーブル着色識別耐燃性ポ゚リエチレン絶縁ポリエチレンシースケーブル(自己支持形)
EMCE/F   エコケーブル架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCE/F6   エコケーブル架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCE/F-S  エコケーブル架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(遮へい付)
EMCED/F   エコケーブル単心2個より(デュプレックス)形架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCED/F6  エコケーブルデュプレックス形架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCED/F-S  エコケーブル単心2個より(デュプレックス)形架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(遮へい付)
EMCEE/F   エコケーブル制御用ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCEE/F-S  エコケーブル制御用ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(遮へい付)
EMCEQ/Fエ  コケーブル単心4個より(カドラプレックス)形架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCEQ/F-S  エコケーブル単心4個より(カドラプレックス)形架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(遮へい付)
EMCET/F   エコケーブル単心3個より(トリプレックス)形架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCET/F6  エコケーブルトリプレックス形架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCET/F-S  エコケーブル単心3個より(トリプレックス)形架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(遮へい付)
EMCPEE/Fエ  コケーブル市内対ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMCPEE/FS  エコケーブル市内対ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(銅テープ遮へい)
EMCPEE/FSB エコケーブル市内対ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(銅線編組遮へい)
EMCPEE/FSCF エコケーブル市内対ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(銅・鉄テープ遮へい)
EMCPEE/F-SF エコケーブル市内対ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(鉄テープ遮へい)
EMCPEE/FSLA エコケーブル市内対ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(アルミはく付きテープ遮へい)
EMCPEE/FSS エコケーブル市内対ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(自己支持形)
EMCPEE/FSSS エコケーブル市内対ポリエチレン絶縁耐燃性ポリエチレンシースケーブル(自己支持形銅テープ遮へい)
EMEE/F   エコケーブルポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMEEF/F   エコケーブルポリエチレン絶縁耐燃性ポリエチレンシースケーブル(平形)
EMFCPEE/F  エコケーブル着色識別ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMFP-C/F  エコケーブル耐火ケーブル(耐燃性ポリエチレンシース)
EMFP-C/F6  エコケーブル耐火ケーブル(耐燃性ポリエチレンシース)
EMFP-CD/F  エコケーブル単心2個より(デュプレックス)形耐火ケーブル(耐燃性ポリエチレンシース)
EMFPCD/F6  エコケーブルデュプレックス形耐火ケーブル(耐燃性ポリエチレンシース)
EMFP-CQ/F  エコケーブル単心4個より(カドラプレックス)形耐火ケーブル(耐燃性ポリエチレンシース)
EMFP-CT/F  エコケーブル単心3個より(トリプレックス)形耐火ケーブル(耐燃性ポリエチレンシース)
EMFPCT/F6  エコケーブルトリプレックス形耐火ケーブル(耐燃性ポリエチレンシース)
EMHP/F   エコケーブル耐熱ケーブル(耐燃性ポリエチレンシース)
EMHP/F-S  エコケーブル耐熱ケーブル(耐燃性ポリエチレンシース)(遮へい付
EMIC/F   エコケーブル耐燃性架橋ポリエチレン絶縁電線
EMIE/F   エコケーブル耐燃性ポリエチレン絶縁電線
EMJKEE/F  エコケーブル計装用ツイストペアポリエチレン絶縁耐燃性ポリエチレンシースケーブル
EMJKEE/FS  エコケーブル計装用ツイストペアポリエチレン絶縁耐燃性ポリエチレンシースケーブル(遮へい付)
EMJKEE/FSB エコケーブル計装用ツイストペアポリエチレン絶縁耐燃性ポリエチレンシースケーブル(銅編組遮へい付)
EMKIE/F   エコケーブル耐燃性機器内配線用ポリエチレ絶縁電線
EMMEE-S/F  エコケーブル耐燃性ポリエチレンシースマイクロホンコード
EMMLFC/F  エコケーブル耐燃性ノンハロゲン架橋ポリエチレン絶縁電線
EMMLFC/F  エコケーブル耐燃性ノンハロゲン架橋ポリエチレン絶縁電線
EMMLFC/F6  エコケーブル耐燃性ノンハロゲン架橋ポリエチレン絶縁電線
EMTIEE/F  エコケーブルポリエチレン絶縁耐燃性ポリエチレンシース屋内用通信電線
EMTIEF/F  エコケーブル耐燃性ポリエチレン絶縁屋内用平形通信電線
EMTKEE/F  エコケーブル耐燃性ポリエチレンシース通信用構内ケーブル
EMTOE/F   エコケーブル耐燃性ポリエチレン絶縁屋外2コよりビニル電線(自己保持形)
EMUTP-CAT/F エコケーブル耐燃性ポリエチレンシースLANケーブル
EV     ポリエチレン絶縁ビニルシースケーブル
EX     E型熱電対用補償導線
F・SHKVV   高屈曲形フレキシブル端末機器計装用対ケーブル
FCPEV    着色識別ポリエチレン絶縁ビニルシースケーブル
FP(NH)   高難燃ノンハロゲン耐火ケーブル
FP(NH)6   高難燃ノンハロゲン耐火ケーブル
FP(NH)D   単心2個より(デュプレックス)形高難燃ノンハロゲン耐火ケーブル
FP(NH)D6  デュプレックス形高難燃ノンハロゲン耐火ケーブル
FP(NH)T   単心3個より(トリプレックス)形高難燃ノンハロゲン耐火ケーブル
FP(NH)T6  トリプレックス形高難燃ノンハロゲン耐火ケーブル
FP-C    耐火ケーブル
FP-C6    耐火ケーブル
FP-CD    単心2個より(デュプレックス)形耐火ケーブル
FP-CD6   デュプレックス形耐火ケーブル
FP-CQ    単心4個より(カドラプレックス)形耐火ケーブル
FP-CT    単心3個より(トリプレックス)形耐火ケーブル
FP-CT6   トリプレックス形耐火ケーブル
GB     ガラス被覆電線
HIV     二種ビニル絶縁電線
HP     耐熱電線
HP(NH)   高難燃ノンハロゲン耐熱ケーブル
HP(NH)-S  高難燃ノンハロゲン耐熱ケーブル(遮蔽へい付)
HP-S    耐熱電線(遮へい付)
IV     ビニル絶縁電線
JKEE    弱電計装用ポリエチレン絶縁ポリエチレンシースケーブル
JKEV    弱電計装用ポリエチレン絶縁ビニルシースケーブル
JKVV    弱電計装用ビニル絶縁ビニルシースケーブル
JXJ     型熱電対用補償導線
KC     シリコンゴム絶縁電線(社内規格品)
KCAK    型熱電対用補償導線
KCBK    型熱電対用補償導線
KCCK    型熱電対用補償導線
KGB     シリコンゴム絶縁ガラス編組電線
KIC     高圧機器内配線用架橋ポリエチレン絶縁電線
KIP     高圧機器内配線用EPゴム絶縁電線
KIV     電気機器内配線用ビニル絶縁電線
KX     K型熱電対用補償導線
LCX     漏えい同軸ケーブル
LG     シリコンゴム絶縁ガラス編組電線
LH     避雷針用硬銅より線
LKGB    シリコンゴム絶縁ガラス編組電線
LKGB    口出用けい素ゴム絶縁ガラス編組電線
LZ-CV    低インピーダンスケーブル
MI     無機絶縁ケーブル
MI     300V無機絶縁ケーブル
MLFC    耐燃性架橋ポリエチレン絶縁電線
MLFC6    耐燃性架橋ポリエチレン絶縁電線
MVVS    マイクロホン用ビニルコード
NC     N型熱電対用補償導線
NH-CE    架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル
NH-CE6   架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル
NH-CED   単心2個より(デュプレックス)形架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル
NH-CED-S  単心2個より(デュプレックス)形架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル(遮へい付)
NH-CEQ   単心4個より(カドラプレックス)形架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル
NH-CEQ-S  単心4個より(カドラプレックス)形架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル(遮へい付)
NH-CE-S   架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル(遮へい付)
NH-CET   単心3個より(トリプレックス)形架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル
NH-CET6   トリプレックス形架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル
NH-CET-S  単心3個より(トリプレックス)形架橋ポリエチレン絶縁高難燃ノンハロゲンポリエチレンシースケーブル(遮へい付)
NX     N型熱電対用補償導線
OC     屋外用架橋ポリチレン絶縁電線
OE     屋外用ポリチレン絶縁電線
OW     屋外用ビニル絶縁電線
PDC     高圧引下用架橋ポリチレン絶縁電線
PDP     高圧引下用EPゴム絶縁電線
PH     二種硬銅より線
PUFC    電力用フラットケーブル
RCA     R型熱電対用補償導線
RCB     R型熱電対用補償導線
RG-□/U   高周波(RG)同軸ケーブル
RG-□A/U  高周波(RG)同軸ケーブル
RG-□B/U  高周波(RG)同軸ケーブル
S-□C-FB  衛星放送テレビジョン受信用発泡ポリエチレン絶縁ビニルシース同軸ケーブル
S-□C-HFL  衛星放送テレビジョン受信用高発泡ポリエチレン絶縁ラミネートシース同軸ケーブル
SCA     S型熱電対用補償導線
SCB     S型熱電対用補償導線
SHKVV    高難燃、高耐熱、高耐油端末器装用対ケーブル
SHKVV-SB  高難燃、高耐熱、高耐油端末器装用対ケーブル
SWVP    プリント局内ケーブル
TGB     テフロンテープ巻ガラス被覆電線
TIEV    屋内用通信電線(通信用屋内2コよりビニル電線)
TIV-F    屋内用平形通信電線(通信用屋内ビニル平形電線)
TKEV    ポリエチレン絶縁ビニルシース通信用構内ケーブル
TOEV-SS   自己支持形屋外用通信電線
TOV     通信用屋外2コよりビニル電線
TXT     型熱電対用補償導線
UTP-CAT   LANケーブル
VCT     ビニル絶縁ビニルキャブタイヤケーブル
VCTF    ビニル絶縁ビニルキャブタイヤ丸形コード
VCTFK    ビニル絶縁ビニルキャブタイヤ長円形コード
VCV22kV   架橋ポリエチレン絶縁ビニルシースケーブル
VCV33kV   架橋ポリエチレン絶縁ビニルシースケーブル
VCVT22kV  トリプレックス形架橋ポリエチレン絶縁ビニルシースケーブル
VCVT33kV  トリプレックス形架橋ポリエチレン絶縁ビニルシースケーブル
VCVTV    トリプレックス形架橋ポリエチレン絶縁ビニルシース特高電力ケーブル
VCVV    架橋ポリエチレン絶縁ビニルシース特高電力ケーブル
VFF     ビニル平形コード
VSF     単心ビニルコード
VV     ビニル絶縁ビニルシースケーブル(丸形)
VVF     ビニル絶縁ビニルシースケーブル(平形)
VVMAZV   ビニル絶縁ビニルシース波付鋼管がい装ビニル防食ケーブル
VVR     ビニル絶縁ビニルシースケーブル(丸形)
WCT     溶接機導線用天然ゴムシースケーブル



絶縁、接続がしっかりしていればすべて使用できます。
