パルス積算の多重化伝送例



     ■■2本の配線が多芯ケーブルのように安定して使用できます。■■



伝送カウンタは積算機能と多重化に対応できる長距離伝送機能を持ったユニットです。

積算データは伝送ラインにバイナリで乗っていますのでパラレルユニットで出力することで

どこからでもその積算データを取り出すことができます。

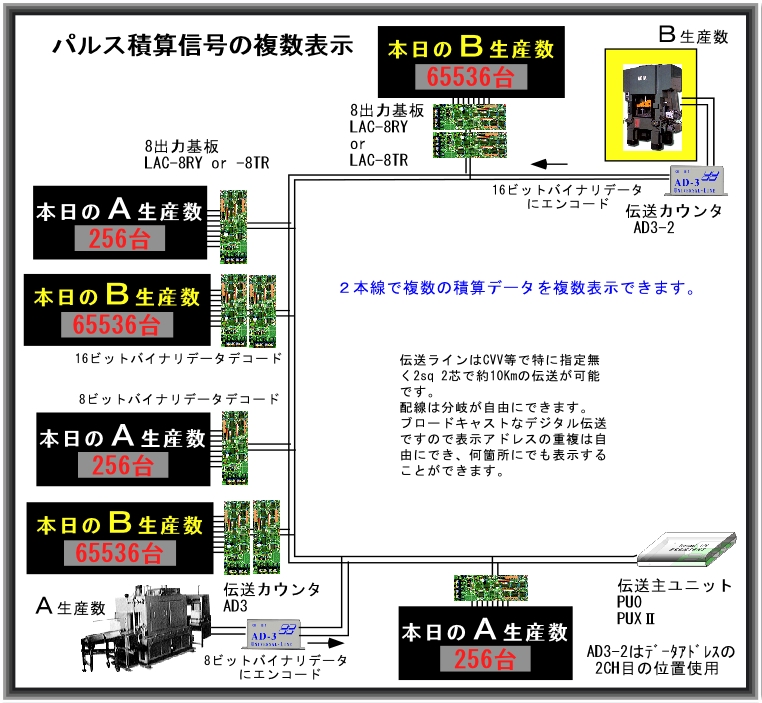

生産管理データの広域表示

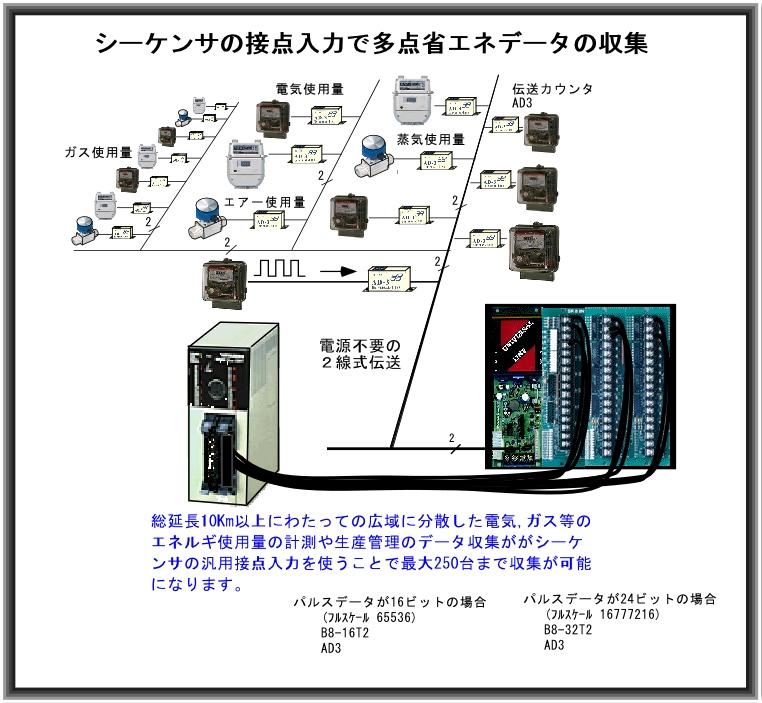

シーケンサで省エネ管理

インターネット直販特価

名称
型番
備考
伝送カウンタ
AD3
伝送機器一覧価格表
伝送メインユニット(伝送電源).
PU01
16点トランジスタ出力基板
SR16T
8入力16TR出力伝送ユニット
B816T2
8入力16TR出力伝送ユニット
B832T2



 パルス積算ユニットのデータの取り出しについて

パルス積算ユニットは伝送の時分割アドレスとは別のスキャン順 IDを持っています。

スキャン順 IDは1スキャン(0.5秒)ごとに1,2,3と選択されます。

パソコンもしくはシーケンサ等から各スキャンごとにアナログユニットを選択

するスキャン順 IDのビット(8ビット)を送出します。

IDのビットで選択されたユニットはそのスキャン中に自己IDとデータを伝送ラインに送出します。

パソコン等はこのIDとデータを読込みデータ収集します。

データは24ビットですので16777216までの積算ができそれを過ぎると

また0からの積算に自動的になります。
