 予備配線伝送

北九州のモノレールの沿線の各駅舎からの非常押しボタンの監視を2ヶ所のターミナル駅で行った例です。

すでに敷設してある0.9Φの多芯ケーブルの予備の配線1対を利用して幹線ケーブル工事不要で行いました。

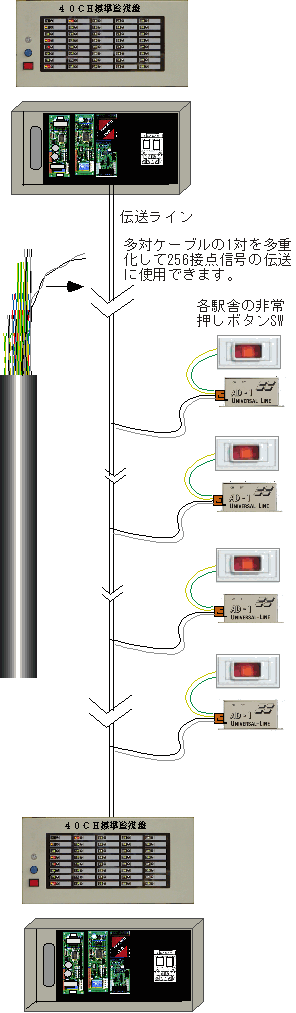

10Kmの予備配線を使用した

監視システム概要


多対ケーブルの空き線を1対と伝送汎用監視

を組合せた省配線の監視システムです。

1対の線で10km間に点在する多数の監視信号を一元

管理するものです。


伝送仕様40CH標準監視盤

40CHの伝送監視盤からは1対の線の接続のみで可能な非常にシンプルな構成です。

敷設のケーブルは一部0.6Φの箇所もありましたが問題なく正確に伝送しています。







 省配線で広域長距離の監視が可能になります。



機器構成



40CH伝送監視盤と1点入力ユニットAD1

のみで構成されるシンプルなシステムです

。この構成は端末側に電源のいらない、現

場が停電でも監視できるセキュリティレベル

の高いシステムです。





新たに配線の引きにくい場所でも活躍しています。

点在する警報監視信号を1点入力ユニットを使用して
アドレスをもたせ、2芯のケーブルで収集して監視盤に
より一元的に監視するものです。

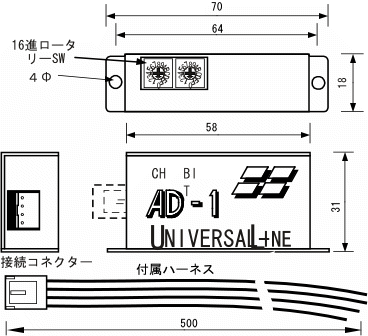

1点入力ユニット AD1

     ・伝送ライン上にこのユニットを複数接続することにより個別
      の入力として使えます。
     ・2個のロータリーSWにより256点の個別認識が可能です。
     ・2本の線で電源と伝送を兼用しています。

 40CH監視盤


400W x 200H x 60D

  特徴

■多重伝送と24(40)回路の表示盤を一体化したコンパク
トな
監視盤です。

■ユニバーサルライン上のどこにでも2対の配線のみで
増設が可能です。

■表示方法、や操作方法の違いにより3種類あります。
またオ
プションで各種の機能追加が可能です。

  仕様

項 目
内 容
備 考
電源電圧
12V~14V

消費電流
1.2A ~ 1.5A

アドレス設定
8点単位の連続

信号入力方法
時分割多重伝送
ユニバーサルライン
信号動作
A接点もしくはB接点
点一括
センサ入力表示
黄色LED
リアル表示
監視セット表示
緑色LED
監視中点灯
警報表示
赤色LED
保持表示
操作SW
NKK B12保持型
監視時ON
アラーム出力
HD1リレー出力
内部ブザーで使用
個別アラーム
トランジスタ出力
パネル面コネクタ
保持リセット
一括もしくは個別
個別はMHS型

 他の予備線伝送
